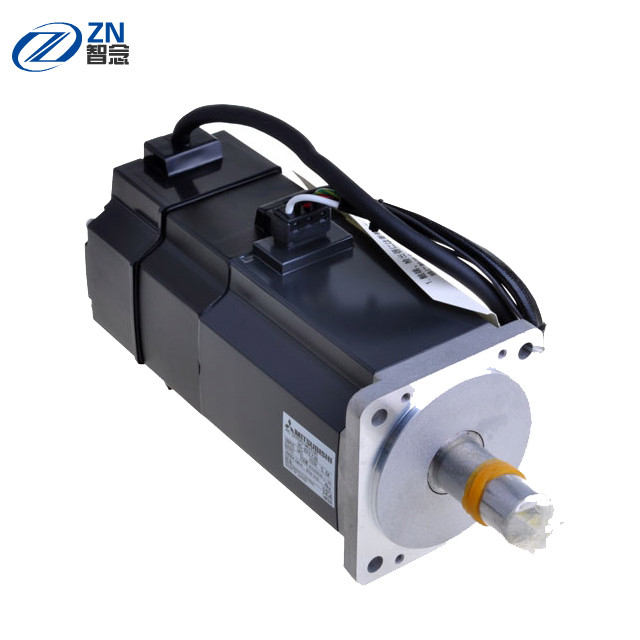

Motor servo de Mitsubishi
>
|
| Lugar de origen | China/JAPAN |
| Nombre de la marca | Mitsubishi |
| Número de modelo | HG-KR43 |
La velocidad de rotación máxima es 6.000 r/min contra la velocidad de rotación clasificada de 3.000 r/min.
El esfuerzo de torsión máximo es aplicable con el 350% del esfuerzo de torsión clasificado, y el alto esfuerzo de torsión se observa en la alta gama de la rotación.
[Características]
Codificador absoluto de alta resolución de la posición del ・ (4.194.304 pulsos/rev (el pedazo 22)) es el equipo estándar. Alcanza la colocación de una exactitud más alta.
El ・ IP65 se adopta como estándar. Ningún problema con agua y el polvo
El ・ el cable de transmisión, el cable del codificador, y cable de freno electromágnetico se puede sacar del motor servo en el lado de la carga o el lado de la no-carga seleccionando el cable.
El ・ aprieta la ondulación es reducido grandemente optimizando la combinación de polos y de ranuras del motor.
・ Que actúa suavemente incluso en la operación de poca velocidad, que es afectada fácilmente por la ondulación del esfuerzo de torsión, y que mejora estabilidad.
| Tipo | Unidad de motor | Tamaño cuadrado A (milímetros) del reborde | 60 |
|---|---|---|---|
| Salida nominal (W) | 400 | Especificaciones del voltaje | clase 200V |
| Fuente de alimentación | Trifásico monofásico | Reductor | No |
| Frenos electromágneticos | No | Forma de final del eje | Estándar (recto) |
| Velocidad de rotación clasificada (r/min) | 3000 | Serie del motor | Bajo-inercia/de pequeña capacidad |
| Sellos de aceite | NA |
| Tipo | HG-KR |
| Capacidad clasificada (kilovatios) | 0,4 |
| Esfuerzo de torsión clasificado (nanómetro) | 1,3 |
| Esfuerzo de torsión máximo (nanómetro) | 4,5 |
| Velocidad clasificada (RPM) | 3000 |
| Velocidad máxima (RPM) | 6000 |
| Inercia (kg*cm2) | 0.371 |
| Freno | NO |
| Tipo del eje | EJE RECTO |
| Clase de la protección | IP65 |
| Fuente de alimentación (v) | 200 |
| Objeto type actual | CA |
| Tipo del codificador | ABSOLUTE/INCREMENTAL |
| Resolución del codificador (p/rev) | 4194304 |
| Anchura (milímetros) | 60 |
| Altura (milímetros) | 77,1 |
| Profundidad (milímetros) | 98,3 |
| Peso (kilogramos) | 1,4 |
| Código de orden europeo | 248654 |
| Código de orden global | 0JC004 |
| Jerarquía del producto | IAK30220 |
| Descripción de la clase | FA-Servo-movimiento: Motor servo |
| Grupo material externo | Material estándar |
| Clase logística |
| Peso bruto | 1,42 KILOGRAMOS |
| Volumen | 2,56 CDM |
| Longitud | 24,5 CM |
| Anchura | 11 CM |
| Altura | 9,5 CM |
| Código de la materia | 85015100 |
| País de origen | JP |
| Precursor | 161509 |
| Venta de la situación | Estándar |
| Conformidad de RoHS | OBEDIENTE |
| El límite del ALCANCE se excedió | NO |
| Regulaciones peligrosas de las mercancías | NO |
