Automatización industrial del PLC
>
|
| Lugar de origen | China/JAPAN |
| Nombre de la marca | Omron |

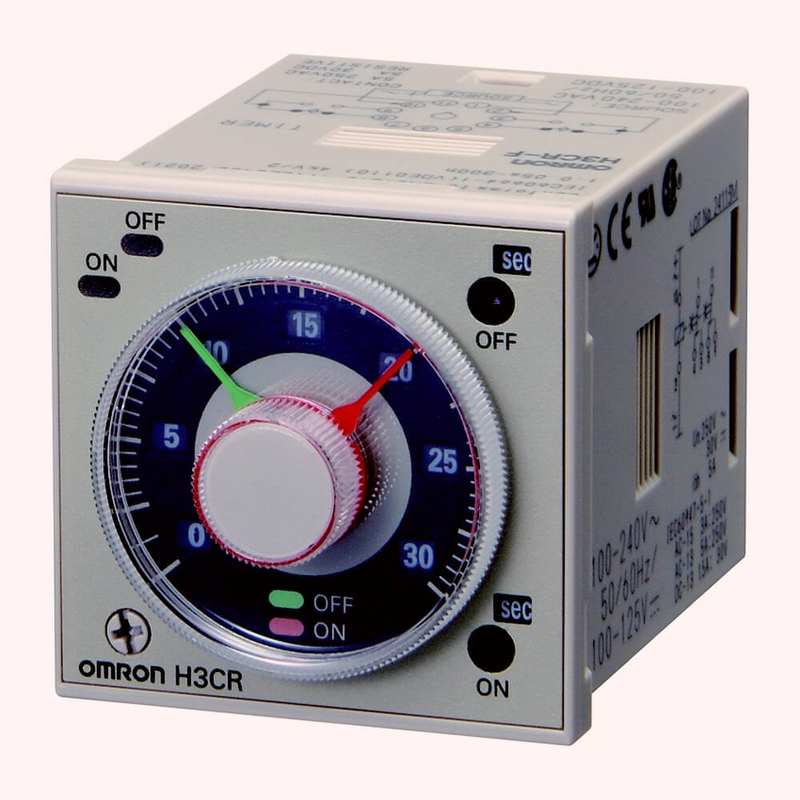

| Número de modelo | H3CR-F8 |
• Radios de acción anchos de fuente de alimentación de 100 a 240 VAC/100 de alto voltaje a 125 VDC y bajo VAC/12 de la tensión 24 a 48 a 48 VDC.
• EN y los Apagado-tiempos se pueden fijar independientemente y así que las combinaciones de largo EN o Apagado-tiempo y los ajustes OFF- o de ONtime cortos son posibles.
• Veinticuatro gamas de tiempo a partir de 0,05 s a 300 h dependiendo del modelo que se utilizará.
• Los modelos con un parpadeo EN comienzo o el parpadeo del comienzo están disponibles.
• Controles de secuencia fáciles a través de las salidas instantáneas para una gama cero del valor determinado en cualquier momento.
• Longitud, cuándo panel-montado con un zócalo, de 80 milímetros o menos.
• 11 8 del perno modelos del perno y están disponibles.
| Voltaje de fuente de alimentación clasificado | 100 a 240 VAC 50/60 herzios 100 a 125 máximo de la ondulación 20% del VDC (si la fuente de alimentación incorpora un rectificador de onda completa monofásico) |
|---|---|
| Gama variable del voltaje permisible | 85 a 110% del voltaje de fuente de alimentación |
| Consumo de energía | Aproximadamente 10 VA (en 240 VAC) Aproximadamente 2,1 W (en 240 VAC) |
| Voltaje del reset | máximo del 10% del voltaje de fuente clasificado |
| Número de gamas de tiempo | 18 |
| Modo de operación | Parpadeo del comienzo |
| Salida del control (tipo) | Plazo: DPDT |
| Salida del control (salida del contacto) | Carga resistente: 250 VAC 5 A (cosφ=1)/5 A en 30 VDC Carga aplicable mínima: 10 mA en 5 VDC (nivel del fracaso: Valor de referencia de P) |
| Reajuste de funcionamiento | Operación del plazo/reset o Uno mismo-reset del plazo |
| Gama de temperaturas ambiente | Funcionamiento: ℃ -10 a 55 (sin la formación de hielo) Almacenamiento: ℃ -25 a 65 (sin la formación de hielo) |
| Gama de humedad ambiente | Funcionamiento: 35 al 85% |
| Exactitud del tiempo de funcionamiento | Máximo del ±0.2% FS. ms ±10 del ±0.2% en una gama de 1,2 s y 3 s |
| Determinación de error | Máximo del ms del ±5% FS ±50. |
| Tiempo del reset | 0,1 máximos de s. |
| Influencia del voltaje | Máximo del ±0.2% FS. ms ±10 del ±0.2% en una gama de 1,2 s y 3 s |
| Influencia de la temperatura | Máximo del ±1% FS (ms ±10 del ±1% en una gama de 1,2 s y 3 s) |
| Resistencia de aislamiento | 100 MΩ mínimos (en 500 VDC) |
| Fuerza dieléctrica | Entre las piezas de metal que llevan actuales y las piezas de metal que llevan no corrientes: 2.000 VAC 50/60 herzios 1 minuto Entre los terminales de salida del control y el circuito de funcionamiento: 2.000 VAC 50/60 herzios 1 minuto Entre los contactos de diversa polaridad: 2.000 VAC 50/60 herzios 1 minuto Entre los contactos no continuos: 1.000 VAC 50/60 herzios 1 minuto |
| El impulso soporta voltaje | Entre los terminales del poder: 5 kilovoltios Entre los terminales que llevan actuales y las piezas de metal que llevan no corrientes expuestas: 5 kilovoltios |
| Inmunidad de ruido | ±1.5 kilovoltio (entre los terminales del poder), ruido de la cuadrado-onda por el simulador del ruido (anchura de pulso: 100 µs ns/1, 1 subida del ns) |
| Inmunidad estática | Mulfunction: 8 kilovoltios, destrucción: 15 kilovoltios |
| Resistencia de la vibración | Destrucción: 10 a 55 herzios, 0,75 milímetros de sola amplitud cada uno en 3 direcciones para 2 h Malfuncionamiento: 10 a 55 herzios, 0,5 milímetros de sola amplitud cada uno en 3 direcciones para el minuto 10 |
| Resistencia de choque | Destrucción: 980 m/s2, 3 veces cada uno en 6 direcciones Malfuncionamiento: 98 m/s2, 3 veces cada uno en 6 direcciones |
| Esperanza de vida (salida de la retransmisión) | Eléctrico: 100.000 operaciones mínimas (5 A en 250 VAC, carga resistente en 1800 operations/h) Mecánico: 20 millones de operaciones mínimas (bajo ninguna carga en 1.800 operations/h) |
| Grado de protección | IP40 (superficie del panel) |
| Método de conexión | zócalo de la ronda 8-pin |
| Peso | Aproximadamente 100 g |
