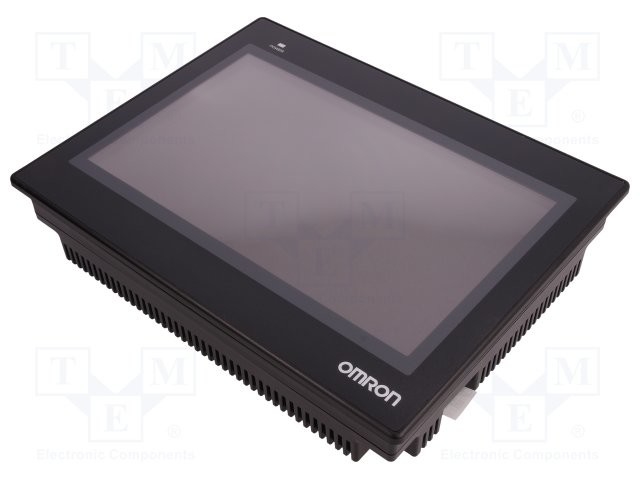

Pantalla táctil de Omron HMI
>
|
| Lugar de origen | China/JAPAN |
| Nombre de la marca | OMRON |
| Número de modelo | NB10W-TW01B |
La combinación de características de alta calidad y ricas añade para arriba para dar el valor excepcional para un HMI en la clase de economía. El software del NOTA-diseñador para crear su uso de HMI es gratuito y se puede transferir de nuestra página web.
HMI
|
Especificaciones |
NB3Q |
NB5Q |
NB7W |
NB10W |
|||
|---|---|---|---|---|---|---|---|
|
TW00B |
TW01B |
TW00B |
TW01B |
TW00B |
TW01B |
TW01B |
|
|
Tipo de exhibición |
3,5 pulgadas TFT LCD |
5,6 pulgadas TFT LCD |
7 pulgadas TFT LCD |
10,1 pulgadas TFT LCD |
|||
|
Resolución de pantalla (H×V) |
320×240 |
320×234 |
800×480 |
800×480 |
|||
|
Número de colores |
65.536 |
||||||
|
Contraluz |
LED |
||||||
|
Curso de la vida del contraluz |
50.000 horas de tiempo de funcionamiento en la temperatura normal (25 ° C) 1
1. Éste es el tiempo estimado en que la intensidad luminosa es disminuida por el 50% por el LED en la temperatura ambiente y la humedad. Es un valor típico.
|
||||||
|
Panel táctil |
Membrana resistente análoga, resolución 1024×1024, vida: 1 millón de operaciones del tacto |
||||||
|
Dimensiones en el milímetro (H×W×D) |
103.8×129.8×52.8 |
142×184×46 |
148×202×46 |
210.8×268.8×54.0 |
|||
|
Peso |
máximo de 310 g. |
máximo de 315 g. |
máximo de 620 g. |
máximo de 625 g. |
máximo de 710 g. |
máximo de 715 g. |
máximo de 1.545 g. |
| Especificaciones | NB3Q | NB5Q | NB7W | NB10W | ||||||||||
| TWO0B | TWO1B | TWOOB | TWO1B | TWOOB | TWO1B | TWO1B | ||||||||
| Memoria interna | MB 128 (área de sistema incluyendo) | |||||||||||||
| Interfaz de la memoria | - | memoria USB | Memoria USB | memoria USB | ||||||||||
| Serial (COM1) | RS-232C1422A485 (no aislado), Distancia de transmisión: máximo de 15 m (RS-232C), máximo de 500 m (RS-422A1485), Conector: Perno D-sub 9 |
RS-232C, Distancia de transmisión: máximo de 15 m, Conector: Perno D-sub 9 |
||||||||||||
| Serial (COM2) | RS-232C1422AJ485 (no aislado), Distancia de transmisión: máximo del 15m (RS-232C), máximo de 500 m (RS-422A485), Perno de Connector.D-Sub 9 |
|||||||||||||
| Host USB | Equivalente a la velocidad completa del USB 2,0, tipo A, 5 V de potencia de salida, 150 mA | |||||||||||||
| Esclavo del USB | Equivalente a la velocidad completa del uSB 2,0, tipo B, distancia de transmisión: los 5m | |||||||||||||
| Conexión de la impresora | Ayuda de PictBridge | |||||||||||||
| Ethernet | --一 | 10/100 base-T | 10/100 base-T | 10/100 base-T | 10/100 base-T | |||||||||
| General | ||||||||||||||
| Especificaciones | NB3Q | NB5Q | NB7W | NB10W | ||||||||||
| TWO0B | TWO1B | TWOOB | TWO1B | TWO0B | TWO1B | TWO1B | ||||||||
| Línea voltaje | 20,4 a 27.6VDC (24VDC-15 hasta el 15%) | |||||||||||||
| consumo de energía | 5 w | 9w | 6 w | 1ow | 7 w | 11w | 14w | |||||||
| Curso de la vida de la batería | 5years (en 25" C)* | |||||||||||||
| Grado del recinto (parte delantera) | Pieza de operación delantera: IP65 (prueba del polvo y prueba del goteo solamente de delante del panel) | |||||||||||||
| Estándares obtenidos | Directivas de la CE, kc, cUL508 | |||||||||||||
| Condiciones | Ningunos gases corrosivos. | |||||||||||||
| Inmunidad de ruido | Obediente con IEC61000-4-4,2 kilovoltio (cable de transmisión) | |||||||||||||
| Temperatura de funcionamiento ambiente | 0 a 50°c | |||||||||||||
| Humedad de funcionamiento ambiente | derecho de 10%to el 90% (sin la condensación) | |||||||||||||
