Impulsión serva de Mitsubishi
>
|
| Lugar de origen | China/JAPAN |
| Nombre de la marca | Mitsubishi |
| Número de modelo | MR-J3-200AN |

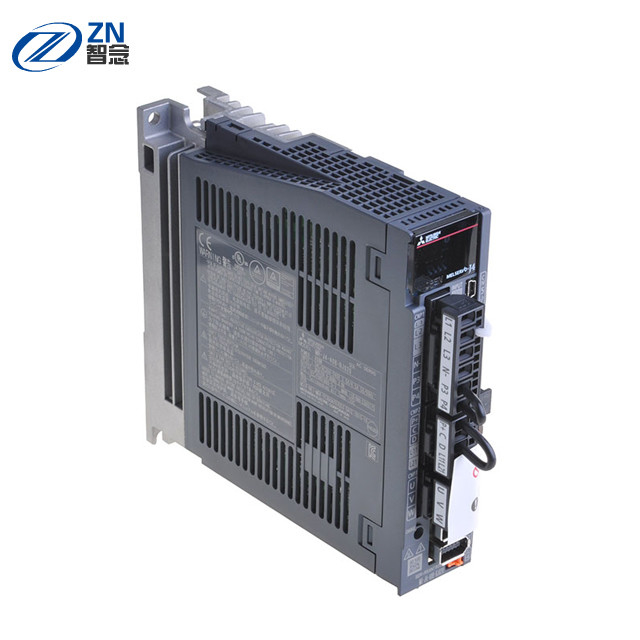

El nuevo servo original de la CA conduce el amplificador servo de la serie de MR-J3-200AN Mitsubishi J3
Detalles
Compre en línea su MITSUBIHI CA ELÉCTRICA la referencia serva MITSUBISHI MR-J3-200AN (MRJ3200AN MR-J3-2OOAN) de la impulsión directamente en nuestras CNC-compras de la e-tienda. Este poder 200W (2kW) de MITSUBISHI MR-J3-200AN de la impulsión del eje se suministra en la CA 200-230V trifásico. Este tipo servo tipo de MITSUBISHI MR-J3-200AN del amplificador de MR-J3 200V que pertenece a la serie de MELSERVO-J3-Super de amplificador servo y compatible con el interfaz de fines generales y diseñado para el uso con los reguladores del movimiento de MITSUBISHI de la serie del System Q de MELSEC. MITSUBISHI MR-J3-200AN utiliza las siguientes características:
| Modelo servo MR-J3- del amplificador | 10A | 20A | 40A | 60A | 70A | 100A | 200AN | 350A | 500A | 700A | 11KA | 15KA | 22KA | 10A1 | 20A1 | 40A1 |
| Impulsión serva MR-J3 de Mitsubishi | S | S | S | S | S | S | S | S | S | S | S | – | – | S | S | S |
|
Voltaje/frecuencia (*1, *2) |
200 trifásicos a 230VAC 50/60Hz or1-phase 200 a 230VAC 50/60Hz (*10) | 200 trifásicos a 230VAC 50/60Hz | 1-phase 100 a 120VAC 50/60Hz | |||||||||||||
| Fluctuación permitida del voltaje | Para 200 trifásicos a 230VAC: 170 trifásicos a 253VACFor 1 fase 200 a 230VAC: 1 fase 170 a 253VAC | 170 trifásicos a 253VAC | 1-phase 85 a 132VAC | |||||||||||||
| Fluctuación permitida de la frecuencia | máximo del ±5% | |||||||||||||||
|
Voltaje/frecuencia |
1-phase 200 a 230VAC 50/60Hz (*10) | 1-phase 200 a 230VAC 50/60Hz | 1-phase 100 a 120VAC 50/60Hz | |||||||||||||
| Fluctuación permitida del voltaje | 1-phase 170 a 253VAC | 1-phase 85 a 132VAC | ||||||||||||||
| Fluctuación permitida de la frecuencia | máximo del ±5% | |||||||||||||||
| Consumo de energía (w) | 30 | 45 | 30 | |||||||||||||
| Fuente de alimentación del interfaz | 24VDC el ±10% (capacidad actual requerida: 300mA (*7)) | |||||||||||||||
|
Resistor regenerador incorporado |
– | 10 | 10 | 10 | 20 | 20 | 100 | 100 | 130 | 170 | – | – | – | – | 10 | 10 |
| Resistor regenerador externo (accesorio estándar) (*5, *6) | – | – | – | – | – | – | – | – | – | – | 500(800) | 850(1300) | 850(1300) | – | – | – |
| Sistema de control | Control de la onda sinusoidal PWM/sistema de control actual | |||||||||||||||
| Freno dinámico | Accesorio (*8, *13) | Opción externa | Accesorio (*8, *13) | |||||||||||||
| Características de la seguridad | Cierre de la sobreintensidad de corriente, cierre de la sobretensión de la regeneración, cierre de la sobrecarga (termal electrónica), protección del sobrecalentamiento del motor servo, protección de la falta del codificador, protección de la falta de la regeneración, undervoltage/protección súbita del fallo eléctrico, protección de la velocidad excesiva, exceso de protección de error | |||||||||||||||
|
Frecuencia máxima del pulso entrado |
1Mpps (al usar el receptor diferenciado), 200kpps (al usar el colector abierto), (4Mpps) (*11) | |||||||||||||||
| Colocación de pulso de la reacción | Resolución por codificador/la rotación del motor servo: 262144 p/rev | |||||||||||||||
| Múltiplo del pulso del comando | Múltiplo electrónico del engranaje A/B, A: 1 a 1048576, B: 1 a 1048576, 1/10 < A=""> | |||||||||||||||
| Colocación del ajuste completo de la anchura | 0 a los pulsos ±10000 (unidad del pulso del comando) | |||||||||||||||
| Exceso de error | rotaciones ±3 | |||||||||||||||
| Límite del esfuerzo de torsión | Fijado por los parámetros o la entrada análoga externa (0 al esfuerzo de torsión de +10VDC/maximum) | |||||||||||||||
| Modo de control de la velocidad
Gama del control de velocidad |
1:2000 análogo del comando de velocidad, 1:5000 interno del comando de velocidad | |||||||||||||||
| El comando análogo de velocidad entró | 0 a la velocidad de ±10VDC/rated (posible cambiar la velocidad en 10V usando no. PC12 del parámetro.) (*12) | |||||||||||||||
| Tarifa de la fluctuación de la velocidad | máximo del máximo del ±0.01% (fluctuación 0 a 100% de la carga) el 0% (fluctuación el ±10%) el ±0.2% del poder (temperatura ambiente 25°C±10°C (59°F a 95°F)), al usar comando de velocidad análogo | |||||||||||||||
| Límite del esfuerzo de torsión | Fijado por los parámetros o la entrada análoga externa (0 al esfuerzo de torsión) de +10VDC/maximum (*12) | |||||||||||||||
| Modo de control del esfuerzo de torsión
El comando análogo del esfuerzo de torsión entró |
0 al esfuerzo de torsión de ±8VDC/maximum (impedancia de entrada 10 a 12kΩ) (*12) | |||||||||||||||
| Límite de velocidad | Fijado por los parámetros o la entrada análoga externa (0 a la velocidad de ±10VDC/rated) | |||||||||||||||
| Estructura | Uno mismo-enfriamiento abierto (IP00) | Enfriamiento de la fan abierto (IP00) | Uno mismo-enfriamiento abierto (IP00) | |||||||||||||
| Temperatura ambiente (*6, *9) | 0 a 55°C (32 a 131°F) (no-congelación), almacenamiento: -20 a 65°C (- 4 a 149°F) (no-congelación) | |||||||||||||||
| Humedad ambiente | Máximo el derecho del 90% (sin condensación), almacenamiento: Máximo el derecho del 90% (sin condensación) | |||||||||||||||
| Atmósfera | Dentro (ninguna luz del sol directa); ningún gas corrosivo, gas inflamable, niebla del aceite o polvo | |||||||||||||||
| Elevación | el 1000m o menos sobre nivel del mar | |||||||||||||||
| Vibración | máximo del ² 5.9m/s | |||||||||||||||
| Peso kilogramo (libras) | 0,8 (1,8) | 0,8 (1,8) | 1,0 (2,2) | 1,0 (2,2) | 1,4 (3,1) | 1,4 (3,1) | 2,1 (4,6) | 2,3 (5,1) | 4.6(10) | |||||||
