| Lugar de origen | China/JAPAN |
| Nombre de la marca | Mitsubishi |

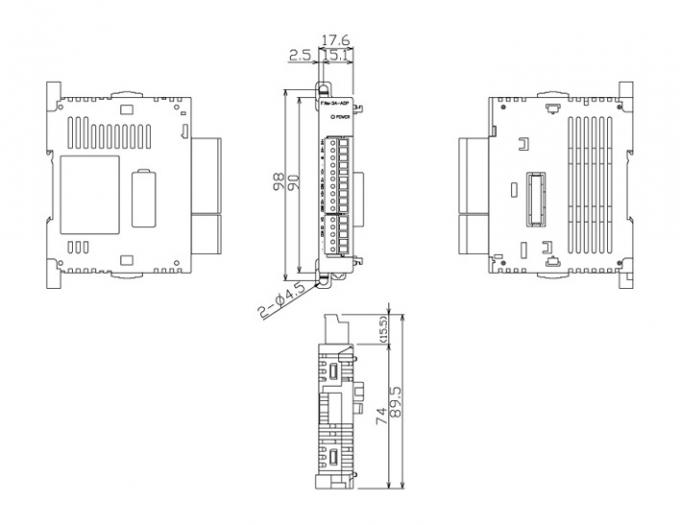

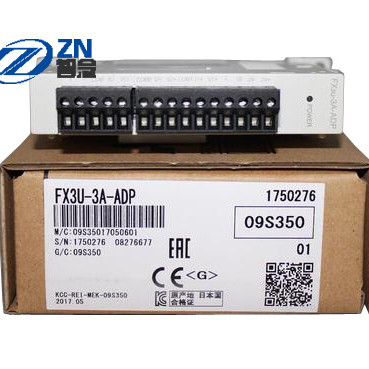

| Número de modelo | FX3U-3A-ADP |
Un adaptador análogo de alta precisión de la entrada-salida con una resolución del binario mordido 12.
[Características]
- Entrada de dos vías (voltaje: DC0 a 10V o actual: DC4 a 20mA) y a la salida del uno-canal (voltaje: DC0 a 10V o actual: DC4 a 20mA) son posibles.
- La entrada está para cada canal. El voltaje o la entrada actual puede ser especificado.
- Los datos se pueden transferir sin un programa (sin una instrucción dedicada).
[Uso]
- Conveniente para convertir señales de entrada análoga a los valores digitales y a los valores digitales a las señales de la salida analógica.
| Estándar de la conformidad | UL/cUL kc |
|---|
| Entrada análoga | Gama de la entrada análoga | Entrada del voltaje | DC0-10V (resistencia de entrada 198.7kΩ) |
|---|---|---|---|
| Entrada actual | DC4-20mA (resistencia de entrada 250Ω) | ||
| Número de canales de entrada | 2 canales | ||
| Entrada máxima absoluta | Entrada del voltaje | -0.5V, + 15V | |
| Entrada actual | -2mA, + 30mA | ||
| Características entradas | El modo de entrada (voltaje/entrada actual) se puede fijar para cada canal. | ||
| Salida de Digitaces | binario 12bit | ||
| resolución | Entrada del voltaje | 2.5mV (10V x 1/4000) | |
| Entrada actual | 5μA (16mA x 1/3200) | ||
| Exactitud completa | Entrada del voltaje | ° C del ± 5 del ° C de la temperatura ambiente 25: ± 0,5% (± 50mV) para 10V completo ° 0 a 55 C ° C de la temperatura ambiente: ± 1,0% (± 100mV) para 10V completo |
|
| Entrada actual | ° C del ± 5 del ° C de la temperatura ambiente 25: ± 0,5% (± 80μA) para ° 0 a 55 C el ° completo C de la temperatura ambiente de 16mA: ± 1,0% (± 160μA) para 16mA completo |
||
| A / Tiempo de la conversión de D | Cuando secuenciador de conexión de FX3U/de FX3UC | número de 80 μs x de canales de entrada de + número usado 40 μs x de canales de salida usados (los datos se ponen al día cada ciclo del cálculo) | |
| Cuando secuenciador de conexión de FX3S/de FX3G/de FX3GC | número de 90 μs x de canales de entrada de + número usado 50 μs x de canales de salida usados (los datos se ponen al día cada ciclo del cálculo) | ||
| Método del aislamiento | Aislamiento del ・ entre la sección de entrada-salida y el secuenciador análogos por el photocoupler Aislamiento del ・ entre la fuente de alimentación de la impulsión y la sección de entrada-salida análoga por el convertidor de DC/de DC No-aislamiento del ・ entre cada canal |
||
| Salida analógica | Gama de la salida analógica | Salida del voltaje | DC0-10V (resistencia de carga externa 5k-1MΩ) |
| Salida actual | DC4 a 20mA (resistencia de carga externa 500Ω o menos) | ||
| Número de canales de salida | 1 canal | ||
| Características de salida | El modo de salida (voltaje/salida actual) puede ser fijado. | ||
| Entrada de Digitaces | binario 12bit | ||
| resolución | Salida del voltaje | 2.5mV (10V x 1/4000) | |
| Salida actual | 4μA (16mA x 1/4000) | ||
| Exactitud completa | Salida del voltaje | ° C del ± 5 del ° C de la temperatura ambiente 25: ± 0,5% (± 50mV) para 10V completo ° 0 a 55 C ° C de la temperatura ambiente: ± 1,0% (± 100mV) para 10V completo La resistencia de carga externa (Rs) es menos que 5kΩ en ese caso, el cálculo siguiente será aumentada. (Aumentos por 100 milivoltio por el 1%.) 47 × 100/(Rs + 47) -0,9 (%) |
|
| Salida actual | ° C del ± 5 del ° C de la temperatura ambiente 25: ± 0,5% (± 80μA) para ° 0 a 55 C el ° completo C de la temperatura ambiente de 16mA: ± 1,0% (± 160μA) para 16mA completo |
||
| D / Un rato de la conversión | Cuando secuenciador de conexión de FX3U/de FX3UC | número de 80 μs x de canales de entrada de + número usado 40 μs x de canales de salida usados (los datos se ponen al día cada ciclo del cálculo) | |
| Cuando secuenciador de conexión de FX3S/de FX3G/de FX3GC | número de 90 μs x de canales de entrada de + número usado 50 μs x de canales de salida usados (los datos se ponen al día cada ciclo del cálculo) | ||
| Método del aislamiento | Aislamiento del ・ entre la sección de entrada-salida y el secuenciador análogos por el photocoupler Aislamiento del ・ entre la fuente de alimentación de la impulsión y la sección de entrada-salida análoga por el convertidor de DC/de DC No-aislamiento del ・ entre cada canal |
||
| El número de entrada-salida ocupó puntos | 0 puntos (no relacionados con el número máximo de puntos de la entrada-salida en el secuenciador) | ||
| Secuenciador aplicable | FX3S, FX3G (Ver.1.20 o más adelante), FX3U (Ver.2.61 o más adelante), FX3GC, FX3UC (Ver.2.61 o más adelante) FX3S-CNV-ADP se requiere para conectar con FX3S. FX3G-CNV-ADP se requiere para conectar con FX3G. Requieren a un tablero de extensión conectar con FX3U y FX3UC-32MT-LT (- 2). |
||
| total | Sobre 0.1kg | ||
| fuente de alimentación | Fuente de alimentación de la impulsión de circuito de la conversión | DC24V el + 20% -15% Conecte una fuente de alimentación de DC24V con el bloque de terminales 90mA y suminístrela. |
|---|---|---|
| Fuente de alimentación de la impulsión de interfaz | DC5V 20mA El poder interno se suministra de la fuente de alimentación de DC5V de la unidad básica. |
| Temperatura ambiente | 0-55 ・ del ・ del ・ del ・ del ・ del ℃ durante la operación -25 ~ ・ del ・ del ・ del ・ del ・ de 75 ℃ durante almacenamiento | ||
|---|---|---|---|
| Humedad relativa | ・ del ・ del ・ del ・ del ・ del ・ el derecho de 5 a del 95% (ninguna condensación) durante la operación | ||
| Vibración resistente | Al montar el carril del estruendo | Frecuencia: 10-57Hz | Amplitud unilateral: 0.035m m X, Y, Z 10 veces en cada dirección (80 minutos en total) |
| Frecuencia: 57-150Hz | Aceleración: los 4.9m/s 2 X, Y, Z 10 veces en cada dirección (80 minutos en total) | ||
| A la hora del montaje directo | Frecuencia: 10-57Hz | Amplitud unilateral: 0.075m m X, Y, Z 10 veces en cada dirección (80 minutos en total) | |
| Frecuencia: 57-150Hz | Aceleración: los 9.8m/s 2 X, Y, Z 10 veces en cada dirección (80 minutos en total) | ||
| Resistencia de impacto | 147m / pulso de media-onda de s 2, del tiempo 11ms de la acción, del seno y del coseno 3 veces en cada dirección de X, Y, Z | ||
| Resistencia del ruido | De acuerdo con un simulador del ruido con un voltaje del ruido de 1.000 Vp-p, una anchura del ruido de los μs 1, una subida de 1 ns, y un período de 30 a 100 herzios. | ||
| Soporte el voltaje | Entre todos los terminales y terminal de tierra: AC500V 1 minuto | ||
| Resistencia de aislamiento | Entre todos los terminales y terminal de tierra: 5MΩ o más con el probador de la resistencia de aislamiento de DC500V | ||
| tierra | El poner a tierra de la clase D (que pone a tierra resistencia: 100Ω o menos) El poner a tierra debe ser el poner a tierra dedicado o el poner a tierra compartido. |
||
| Atmósfera del uso | Ningún gas corrosivo o inflamable, polvo conductor no terrible | ||
| Altitud usada | No puede ser utilizado en un ambiente donde está 2000 m la presión o menos y la presión atmosférica es más alta que la presión atmosférica. Puede analizar. |
||
