Módulo del PLC de Mitsubishi
>
|
| Lugar de origen | China/JAPAN |
| Nombre de la marca | Mitsubishi |
| Número de modelo | AJ65VBTCU-68ADIN |

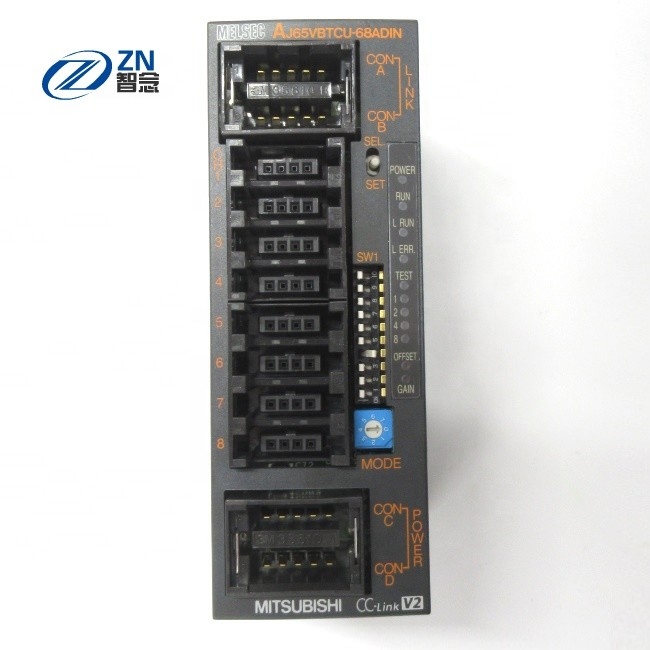

PLC de analógico a digital de la unidad AJ65VBTCU-68ADIN de la conversión del módulo V2 A/D del Cc-vínculo de Mitsubishi
Descripción de producto de la unidad AJ65VBTCU-68ADIN del convertidor de Mitsubishi A/D
| Tipo de la estación | Estación del dispositivo remoto |
| Número de estaciones ocupadas | Ver. 1 modo, 3 estaciones Ver. 2 modos, 1 estación |
| Versión del Cc-vínculo | Ver.1, Ver.2 |
| Dimensiones externas | 115 (H)×41 (W)×67 (D) [milímetro] |
| Masa | 0.17kg |
Características de la unidad AJ65VBTCU-68ADIN del convertidor de Mitsubishi A/D
* compatible con Ver. 2
En el modelo convencional, tres estaciones ocuparon ocho canales, mientras que una sola estación ocupa ocho canales en este módulo.
Puede también ser utilizado como Ver convencional. 1 dependiendo del ajuste del interruptor rotatorio.
* altamente exacto
Este módulo de entrada realiza la conversión del A/D con una exactitud del ±0.3% al valor máximo de la salida digital cuando la temperatura ambiente de trabajo está entre 0℃ y 55℃, o con una exactitud del ±0.2% al valor máximo de la salida digital cuando la temperatura ambiente de trabajo es 25±5℃.
* la gama de la entrada análoga se puede cambiar para cada canal, y las características de la conversión de la entrada-salida pueden ser cambiadas.
* una alta resolución de 1/±4000 se observa.
Cambiando la gama de la entrada, la resolución de valores digitales se puede fijar a cualquier 1/4000 o 1/±4000 (AJ65VBTCU-68ADVN único), proporcionando valores digitales de alta resolución.
* el muestreo o el hacer un promedio puede ser señalado.
El muestreo o el hacer un promedio se puede señalar para cada canal como el método de conversión.
| Número de puntos de entrada análoga | 4 puntos (4 canales) | ||
|---|---|---|---|
| Entrada análoga | Voltaje | DC-10 a + 10V (valor de la resistencia de entrada: 1MΩ) | |
| Actual | DC-20 a + 20mA (valor de la resistencia de entrada: 250Ω) | ||
| Salida de Digitaces | 0-4000, -2000 - + 2000 | ||
| Características y resolución de la entrada-salida | Gama entrada | Valor de la salida de Digitaces (resolución máxima) | |
| Entrada del voltaje | -10 a 10V | 0-4000 o -2000-2000 (5mV) | |
| 0-10V | 0-4000 o -2000-2000 (2.5mV) | ||
| 0-5V | 0-4000 o -2000-2000 (1.25mV) | ||
| 1-5V | 0-4000 o -2000-2000 (1,0 milivoltio) | ||
| Entrada actual | -20 a 20mA | 0-4000 o -2000-2000 (μA 20) | |
| 0-20mA | 0-4000 o -2000-2000 (10μA/5μA) | ||
| 4-20mA | 0-4000 o -2000-2000 (μA 4) | ||
| Exactitud (exactitud en cuanto al valor máximo del valor de la salida digital) | Temperatura ambiente: 0-55 ° C | ± el 1% | |
| A / Velocidad de la conversión de D | 1ms/canal | ||
| Entrada máxima absoluta | Voltaje | ± 15V | |
| Actual | ± 30mA | ||
| Método del aislamiento | Sistema de la fuente/de comunicación de alimentación y entrada análoga: Photocoupler aislado canal: No-aislado |
||
| Fuerza dieléctrica | Entre la fuente de alimentación/el lote del sistema de comunicación y el lote de la entrada análoga: AC500V 1 minuto | ||
| Resistencia de aislamiento | Entre la fuente de alimentación/el lote del sistema de comunicación y el lote de la entrada análoga: Probador 10MΩ de la resistencia de aislamiento de DC500V o más | ||
| Tipo de la estación | Estación del dispositivo remoto (estación del dispositivo remoto Ver.1) | ||
| Número de estaciones ocupadas | 2 estaciones | ||
| Fuente de alimentación de la unidad | Voltaje | DC24V (DC18-30V) | |
| Actual | 0.12A (en 24V DC) | ||
| Método de conexión externo de la conexión | Unidad de la comunicación, unidad de la fuente de alimentación de la unidad: 7 puntos bloque de terminales de 2 pedazos (tornillo M3.5) Unidad de entrada-salida: 27 puntos bloque de terminales de 2 pedazos (tornillo M3.5) |
||
| Dimensiones externas | Altura (h) | 65m m | |
| Anchura (w) | 151.9m m | ||
| Profundidad (d) | 63m m | ||
| total | 0.35kg | ||
| Número de puntos de entrada análoga | 4 puntos (4 canales) | ||
|---|---|---|---|
| Entrada análoga | Voltaje | DC-10 a + 10V (valor de la resistencia de entrada: 1MΩ) | |
| Actual | DC0 a 20mA (valor de la resistencia de entrada: 250Ω) | ||
| Salida de Digitaces | -4096 a +4095 | ||
| Características y resolución de la entrada-salida | Gama entrada | Valor de la salida de Digitaces (resolución máxima) | |
| Entrada del voltaje | -10 a 10V | -4000-4000 (2.5mV) | |
| Ajuste 1 de la gama del usuario (- 10 a 10V) |
-4000-4000 (2.5mV) | ||
| 0-5V | 0-4000 (1.25mV) | ||
| 1-5V | 0-4000 (1,0 milivoltio) | ||
| Ajuste 2 de la gama del usuario (0 a 5V) |
0-4000 (1,0 milivoltio) | ||
| Entrada actual | 0-20mA | 0-4000 (μA 5) | |
| 4-20mA | 0-4000 (4μA) | ||
| Ajuste de la gama del usuario (0 a 20mA) |
0-4000 (4μA) | ||
| Exactitud (exactitud en cuanto al valor máximo del valor de la salida digital) | Temperatura ambiente: 25 ° C del ± 5 | ± 0,2% | |
| Temperatura ambiente: 0-55 ° C | ± 0,4% | ||
| A / Velocidad de la conversión de D | 1ms/canal | ||
| Entrada máxima absoluta | Voltaje | ± 15V | |
| Actual | ± 30mA | ||
| Método del aislamiento | Lote del sistema de comunicación y de la entrada análoga: Photocoupler aislado Lote del sistema de abastecimiento del poder y de la entrada análoga: Photocoupler aislado Canal: No-aislado |
||
| Fuerza dieléctrica | Entre la fuente de alimentación/el lote del sistema de comunicación y el lote de la entrada análoga: AC500V 1 minuto | ||
| Tipo de la estación | Estación del dispositivo remoto (estación del dispositivo remoto Ver.1) | ||
| Número de estaciones ocupadas | 1 estación | ||
| Fuente de alimentación de la unidad | Voltaje | DC24V (DC20.4-26.4V) | |
| Actual | 0.090A (en 24V DC) | ||
| Avalancha actual | 8.5A, 2.3ms o menos | ||
| Método de conexión externo de la conexión | Unidad de la comunicación, unidad de la fuente de alimentación de la unidad: 7 puntos bloque de terminales de 2 pedazos (tornillo M3) Unidad de entrada-salida: bloque de terminales de montaje directo de 18 puntos (tornillo M3) |
||
| Dimensiones externas | Altura (h) | 50m m | |
| Anchura (w) | 118m m | ||
| Profundidad (d) | 40m m | ||
| total | 0.20kg | ||
| Número de puntos de entrada análoga | 8 puntos (8 canales) | ||
|---|---|---|---|
| Entrada análoga | Voltaje | DC0 a 20mA (valor de la resistencia de entrada: 250Ω) | |
| Salida de Digitaces | -96 ~ + 4095 | ||
| Características y resolución de la entrada-salida | Gama entrada | Valor de la salida de Digitaces (resolución máxima) | |
| Entrada actual | 0-20mA | 0-4000 (μA 5) | |
| 4-20mA | 0-4000 (4μA) | ||
| Ajuste de la gama del usuario (0 a 20mA) |
0-4000 (4μA) | ||
| Exactitud (exactitud en cuanto al valor máximo del valor de la salida digital) | Temperatura ambiente: 25 ° C del ± 5 | ± 0,3% | |
| Temperatura ambiente: 0-55 ° C | ± 0,2% | ||
| A / Velocidad de la conversión de D | 1ms/canal | ||
| Entrada máxima absoluta | Actual | ± 30mA | |
| Método del aislamiento | Lote del sistema de comunicación y de la entrada análoga: Photocoupler aislado Lote del sistema de abastecimiento del poder y de la entrada análoga: Transformador aislado canal: No-aislado |
||
| Fuerza dieléctrica | Entre la fuente de alimentación/el lote del sistema de comunicación y el lote de la entrada análoga: AC500V 1 minuto | ||
| Grado de la protección | IP1XB | ||
| Tipo de la estación | Estación del dispositivo remoto (estación del dispositivo remoto Ver.1 o estación del dispositivo remoto Ver.2) | ||
| Número de estaciones ocupadas | Estación del dispositivo remoto Ver.1: 3 estaciones Estación del dispositivo remoto Ver.2: 1 estación (ajuste cíclico extendido: 4 veces) |
||
| cable de la comunicación | Cable dedicado del Cc-vínculo compatible Ver.1.10: FANC-110SBH, FA-CBL200PSBH, CS-110 | ||
| Fuente de alimentación de la unidad | Voltaje | DC24V (DC20.4-26.4V, tarifa de la ondulación dentro del 5%) | |
| Actual | 0.10A (en 24V DC) | ||
| Avalancha actual | 4.2A, 1.2ms o menos | ||
| Método de conexión externo de la conexión | Unidad de la comunicación: Conector One-Touch para la comunicación (vendida por separado) Unidad de la fuente de alimentación de la unidad: Conector One-Touch para la fuente de alimentación/FG (vendió por separado) Unidad de entrada-salida: Conector One-Touch para la entrada-salida (vendida por separado) |
||
| Dimensiones externas | Altura (h) | 115m m | |
| Anchura (w) | 41m m | ||
| Profundidad (d) | 67m m | ||
| total | 0.17kg | ||
| Número de puntos de entrada análoga | 8 puntos (8 canales) | ||
|---|---|---|---|
| Entrada análoga | Voltaje | DC-10 a + 10V (valor de la resistencia de entrada: 1MΩ) | |
| Salida de Digitaces | -4096 a +4095 | ||
| Características y resolución de la entrada-salida | Gama entrada | Valor de la salida de Digitaces (resolución máxima) | |
| Entrada del voltaje | -10 a 10V | -4000-4000 (2.5mV) | |
| Ajuste 1 de la gama del usuario (- 10 a 10V) |
-4000-4000 (2.5mV) | ||
| 0-5V | 0-4000 (1.25mV) | ||
| 1-5V | 0-4000 (1,0 milivoltio) | ||
| Ajuste 2 de la gama del usuario (0 a 5V) |
0-4000 (1,0 milivoltio) | ||
| Exactitud (exactitud en cuanto al valor máximo del valor de la salida digital) | Temperatura ambiente: 25 ° C del ± 5 | ± 0,3% | |
| Temperatura ambiente: 0-55 ° C | ± 0,2% | ||
| A / Velocidad de la conversión de D | 1ms/canal | ||
| Entrada máxima absoluta | Voltaje | ± 15V | |
| Método del aislamiento | Lote del sistema de comunicación y de la entrada análoga: Photocoupler aislado Lote del sistema de abastecimiento del poder y de la entrada análoga: Transformador aislado canal: No-aislado |
||
| Fuerza dieléctrica | Entre la fuente de alimentación/el lote del sistema de comunicación y el lote de la entrada análoga: AC500V 1 minuto | ||
| Grado de la protección | IP1XB | ||
| Tipo de la estación | Estación del dispositivo remoto (estación del dispositivo remoto Ver.1 o estación del dispositivo remoto Ver.2) | ||
| Número de estaciones ocupadas | Estación del dispositivo remoto Ver.1: 3 estaciones Estación del dispositivo remoto Ver.2: 1 estación (ajuste cíclico extendido: 4 veces) |
||
| cable de la comunicación | Cable dedicado del Cc-vínculo compatible Ver.1.10: FANC-110SBH, FA-CBL200PSBH, CS-110 | ||
| Fuente de alimentación de la unidad | Voltaje | DC24V (DC20.4-26.4V, tarifa de la ondulación dentro del 5%) | |
| Actual | 0.10A (en 24V DC) | ||
| Avalancha actual | 4.2A, 1.2ms o menos | ||
| Método de conexión externo de la conexión | Unidad de la comunicación: Conector One-Touch para la comunicación (vendida por separado) Unidad de la fuente de alimentación de la unidad: Conector One-Touch para la fuente de alimentación/FG (vendió por separado) Unidad de entrada-salida: Conector One-Touch para la entrada-salida (vendida por separado) |
||
| Dimensiones externas | Altura (h) | 115m m | |
| Anchura (w) | 41m m | ||
| Profundidad (d) | 67m m | ||
| total | 0.17kg | ||
