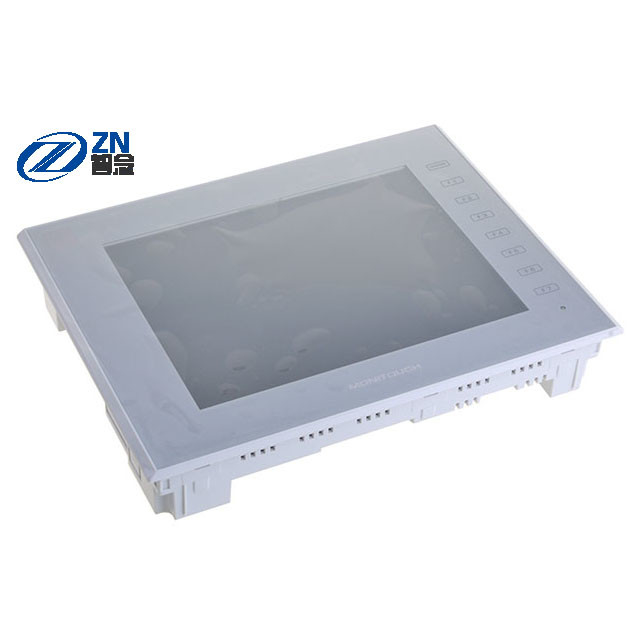

Pantalla táctil del interfaz de máquina humano de FUJI Hakko Monitouch V9100IS HMI

Fabricante: Electrónica de Hakko (por Fuji eléctrico)

Producto no: V9100iS

Tipo de producto: Serie de Monitouch V9

Fuente de alimentación: -

Voltaje clasificado: CA 100-240V

Gama permitida de voltaje: CA: -15%, +10%/DC: el ñ10%

Apagón momentáneo permitido: CA dentro de 20ms, DC dentro de 1ms

Demanda (grado máximo): CA: 70VA o menos DC: 28W o menos

Resistencia de aislamiento: -

DC500V 10MO o más

Ambiente físico: -

Temperatura ambiente: 0~50øC*1

Humedad ambiente: 85%RH o menos (sin la condensación del rocío) *1

Altitud de la operación: 2.000 metros o más bajos

Atmósfera: No ser expuesto al gas corrosivo, o al polvo conductor

Temperatura de almacenamiento: -10~60øC*1

Humedad del almacenamiento: 85%RH o menos (sin la condensación del rocío) *1

Categoría de sobretensión: Categoría II

Nivel de contaminación: Nivel 2

Condiciones de funcionamiento mecánicas: -

Resistencia a la oscilación: Cumple con frecuencia de la vibración de JIS B 3502 (IEC61131-2): 59Hz, pulsando con: 3.5m m,
9~150Hz, aceleración: 9.8m/s2 (1G), X, Y, Z: 3 direcciones (10 veces cada uno)

Resistencia a chocar: Cumple con la aceleración máxima de JIS B 3502 (IEC61131-2): 147m/s2 (15G), X, Y, Z:
3 direcciones, tres veces cada uno (18 veces en total)

Condiciones de funcionamiento eléctricas: -

Resistencia a divulgar: Voltaje del ruido: 1,500Vp-p, anchura de pulso: 1æs, tiempo de subida de pulso: 1ns

Resistencia a la descarga estática: Cumple con IEC61000-4-2, contacto: 6kV, aire: 8kV

Condiciones de la instalación: -

El poner a tierra: Poner a tierra resistencia: Menos que 100O, separación de FG/SG

Estructura: Panel de delante: Cumple con IP66, tipo 4X/13 (cuando la junta impermeable está instalada)
Cubierta posterior: Cumple con IP20
Forma: Sola unidad, método de la instalación: Montaje del panel

Sistema de enfriamiento: Refrigeración por aire natural

Dimensiones W*H*D (milímetro): ¿303,8? ¿231,0? 54,0

Recorte del panel (milímetro): ¿289,0? 216,2 (+0.5/-0)

Color del caso: -

Gris claro

Material: -

PC

Memoria de pantalla (DE):- 64MB

Memoria de reserva (SRAM):- 800KB

Exhibición: -

Dispositivo de exhibición: Color TFT LCD

Resolución: ¿800? 600

Tamaño de la exhibición: ¿10,4?

Colores: 16,7 million*3

Contraluz: LED

Vida del contraluz: 70.000 horas

Interruptor del tacto: -

Tipo: Película análoga de la resistencia

Interruptor de la función: -

Cantidad: 8

Interfaz externo: -

Perno D-sub 9 (CN1): RS-232C/RS-422/485, tipo asincrónico, longitud de datos: 7,8 pedazos, paridad: Incluso, impar, ninguno, pare el pedazo: 1, 2 pedazos, velocidad: 4800, 9600, pedazo de parada: 1, 2 pedazos, velocidad: 4800, 9600, 19200, 38400, 57600, 76800, 115200,187500*4bps

Perno modular 8
(MJ1/MJ2): RS-232C/RS-422/485 (sistema de dos hilos), tipo asincrónico,
Longitud de datos: 7,8 pedazos, paridad: incluso, impar, ninguno, pare el pedazo: 1, 2 pedazos, velocidad: 4800, 9600,
19200, 38400, 57600, 76800, 115200 BPS

Tarjeta del SD: Una ranura para tarjeta proporcionada como estándar

Ethernet: 1ch,
Velocidad: 100Mbps,
10Mbps

LAN inalámbrico:-

USB: Tipo A, tipo mini-b (Ver.2.0)

Salida de sonido: 1ch proporcionó como estándar

Reloj: -

Período de reserva: 5 años (temperatura ambiente 25øC)

Exactitud del calendario: Sec de Gap ñ90. por el mes (temperatura ambiente 25øC, cuando el poder no se suministra)

Estándar: -

CE marking*5: EN61000-6-2, EN61000-6-4

¿UL? cUL*5: UL508, ANSI/ISA 12.12.01*2

Kc: Obediente

Acto de radio:-

Peso del envío: 10 kilogramos
