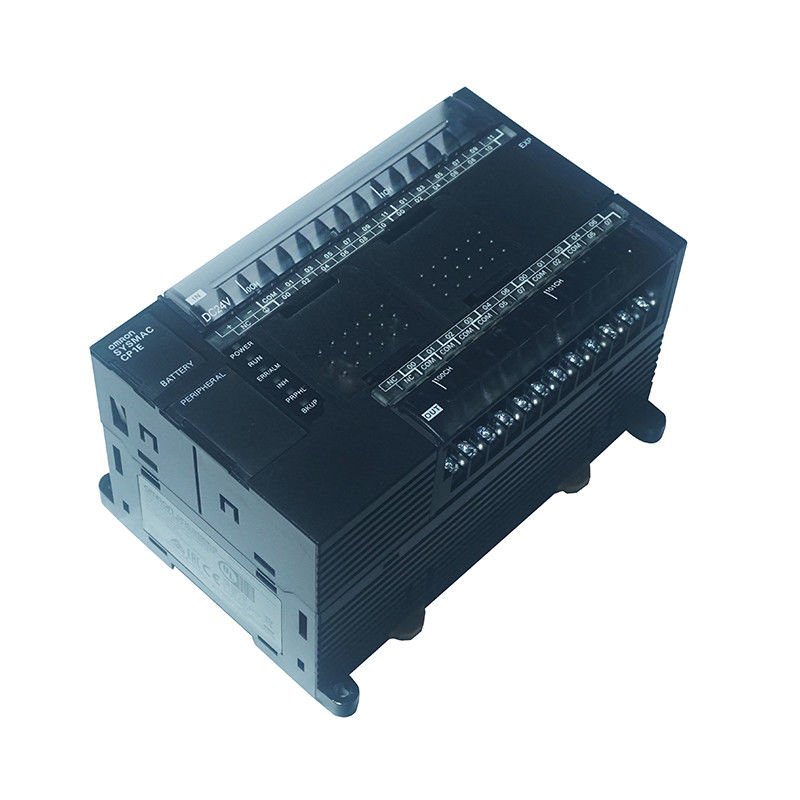

Componentes electrónicos PLC de bajo coste CP1E-E14SDR-A Omron Japón

Componentes electrónicos PLC de bajo coste CP1E-E14SDR-A Omron Japón

Componentes electrónicos PLC de bajo coste CP1E-E14SDR-A Omron Japón

Lugar de origen	Japón
Nombre de la marca	Omron
Número de modelo	CP1E-E10DR-A

Detalles del producto

Serie:

Serie de CP1E

Función principal:

Unidad de la CPU

Fuente de alimentación:

100-240V CA, 50/60Hz, 70VA

Tipo de la salida:

Retransmisión

Entradas:

8

Salidas:

6

Tipo:

CP1E

Garantía:

1 año

Pago:

Unión de TT.Western

Plazo de ejecución:

En existencia

Puerto:

a elección

Condiciones de pago y envío

Cantidad de orden mínima

1/PC

Precio

$10.00 - $500.00/Pieces

Detalles de empaquetado

cartón original

Capacidad de la fuente

200 pedazos/pedazos por Día

Descripción del producto

Componentes electrónicos PLC de bajo coste CP1E-E14SDR-A Omron Japón

Componentes electrónicos PLC de bajo coste CP1E-E14SDR-A Omron Japón 0

Normas aplicables

Consulte con su representante de OMRON las normas aplicables más recientes para cada modelo.

Modelo Básico

Tipo de renovación

E[][]CPU CP1E tipo S (puerto USB integrado)

Nombre del producto	Presupuesto						Externo fuerza suministrar (24 VCC) (A)	Actual consumir- ción (A)		Modelo
Nombre del producto	Fuerza Suministrar	En- pone	Afuera- pone	Afuera- poner tipo	Programa capacidad	Datos memoria capacidad	Externo fuerza suministrar (24 VCC) (A)	5V	24V	Modelo
E[][]tipo S Unidades CPU con 14 puntos de E/S	100 a 240 VACACIONES	8	6	Relé	2K pasos	2K palabras	--	0,16	0,07	CP1E-E14SDR-A*
E[][]tipo S Unidades CPU con 20 puntos de E/S	100 a 240 VACACIONES	12	8	Relé	2K pasos	2K palabras	--	0,17	0,08	CP1E-E20SDR-A*
E[][]tipo S Unidades CPU con 30 puntos de E/S	100 a 240 VACACIONES	18	12	Relé	2K pasos	2K palabras	0,30	0,17	0,07	CP1E-E30SDR-A*
E[][]tipo S Unidades CPU con 40 puntos de E/S	100 a 240 VACACIONES	24	16	Relé	2K pasos	2K palabras	0,30	0,17	0,09	CP1E-E40SDR-A*
E[][]tipo S Unidades CPU con 60 puntos de E/S	100 a 240 VACACIONES	36	24	Relé	2K pasos	2K palabras	0,30	0,17	0,13	CP1E-E60SDR-A*

* Producto ya no disponible para ordenar.

tipo normal

CPU CP1E tipo E[][] (puerto USB incorporado)

Producto nombre	Presupuesto						Externo fuerza suministrar (24 VCC) (A)	Actual consumir- ción (A)		Modelo
Producto nombre	Fuerza Suministrar	En- pone	Afuera- pone	Producción tipo	Programa capacidad	Datos memoria capacidad	Externo fuerza suministrar (24 VCC) (A)	5V	24V	Modelo
Tipo E[][] Unidades CPU con 10 puntos de E/S	100 a 240 VACACIONES	6	4	Relé	2K pasos	2K palabras	---	0,08	0,04	CP1E-E10DR-A
				Transistor (hundimiento)			---	0,11	---	CP1E-E10DT-A
				Transistor (abastecimiento)			---	0,11	---	CP1E-E10DT1-A
	24 VCC			Relé			---	0,08	0,04	CP1E-E10DR-D
				Transistor (hundimiento)			---	0,11	---	CP1E-E10DT-D
				Transistor (abastecimiento)			---	0,11	---	CP1E-E10DT1-D
Tipo E[][] Unidades CPU con 14 puntos de E/S	100 a 240 VACACIONES	8	6	Relé	2K pasos	2K palabras	---	0,16	0,07	CP1E-E14DR-A*
Tipo E[][] Unidades CPU con 20 puntos de E/S	100 a 240 VACACIONES	12	8	Relé	2K pasos	2K palabras	---	0,17	0,08	CP1E-E20DR-A*
Tipo E[][] Unidades CPU con 30 puntos de E/S	100 a 240 VACACIONES	18	12	Relé	2K pasos	2K palabras	0,30	0,17	0,07	CP1E-E30DR-A*
Tipo E[][] Unidades CPU con 40 puntos de E/S	100 a 240 VACACIONES	24	16	Relé	2K pasos	2K palabras	0,30	0,17	0,09	CP1E-E40DR-A*

* Producto ya no disponible para ordenar.

Modelo de aplicación

Tipo de renovación

N[][]CPU CP1E tipo S1 (puertos RS-232C, RS-485 y USB integrados)

Producto nombre	Presupuesto						Ex- ternal fuerza suministrar (24 VCC) (A)	Actual consumir- ción (A)		Modelo
Producto nombre	Fuerza Suministrar	En- pone	Afuera- pone	Producción tipo	Pro- gramo California- capacidad	Datos memoria California- capacidad	Ex- ternal fuerza suministrar (24 VCC) (A)	5V	24V	Modelo
N[][]tipo S1 Unidades CPU con 30 puntos de E/S	100 a 240 VACACIONES	18	12	Relé	8K pasos	8K palabras	0,30	0,21	0,07	CP1E-N30S1DR-A*
	CC 24 V			Transistor (hundimiento)			--	0,27	0,02	CP1E-N30S1DT-D*
	CC 24 V			Transistor (abastecimiento)			--	0,27	0,02	CP1E-N30S1DT1-D*
N[][]tipo S1 Unidades CPU con 40 puntos de E/S	100 a 240 VACACIONES	24	16	Relé	8K pasos	8K palabras	0,30	0,21	0,09	CP1E-N40S1DR-A*
	CC 24 V			Transistor (hundimiento)			--	0,31	0,02	CP1E-N40S1DT-D*
	CC 24 V			Transistor (abastecimiento)			--	0,31	0,02	CP1E-N40S1DT1-D*
N[][]tipo S1 Unidades CPU con 60 puntos de E/S	100 a 240 VACACIONES	36	24	Relé	8K pasos	8K palabras	0,30	0,21	0,13	CP1E-N60S1DR-A*
	CC 24 V			Transistor (hundimiento)			--	0,31	0,02	CP1E-N60S1DT-D*
	CC 24 V			Transistor (abastecimiento)			--	0,31	0,02	CP1E-N60S1DT1-D*

* Producto ya no disponible para ordenar.

N[][]CPU CP1E tipo S (RS-232C integrado, puertos USB)

Producto nombre	Presupuesto						Ex- ternal fuerza suministrar (24 VCC) (A)	Actual consumir- ción (A)		Modelo
Producto nombre	Fuerza Suministrar	En- pone	Afuera- pone	Producción tipo	Pro- gramo California- capacidad	Datos memoria California- capacidad	Ex- ternal fuerza suministrar (24 VCC) (A)	5V	24V	Modelo
N[][]tipo S Unidades CPU con 30 puntos de E/S	100 a 240 VACACIONES	18	12	Relé	8K pasos	8K palabras	0,30	0,21	0,07	CP1E-N30SDR-A*
	CC 24 V			Transistor (hundimiento)			--	0,27	0,02	CP1E-N30SDT-D*
	CC 24 V			Transistor (abastecimiento)			--	0,27	0,02	CP1E-N30SDT1-D*
N[][]tipo S Unidades CPU con 40 puntos de E/S	100 a 240 VACACIONES	24	16	Relé	8K pasos	8K palabras	0,30	0,21	0,09	CP1E-N40SDR-A*
	CC 24 V			Transistor (hundimiento)			--	0,31	0,02	CP1E-N40SDT-D*
	CC 24 V			Transistor (abastecimiento)			--	0,31	0,02	CP1E-N40SDT1-D*
N[][]tipo S Unidades CPU con 60 puntos de E/S	100 a 240 VACACIONES	36	24	Relé	8K pasos	8K palabras	0,30	0,21	0,13	CP1E-N60SDR-A*
	CC 24 V			Transistor (hundimiento)			--	0,31	0,02	CP1E-N60SDT-D*
	CC 24 V			Transistor (abastecimiento)			--	0,31	0,02	CP1E-N60SDT1-D*

* Producto ya no disponible para ordenar.

tipo normal

CPU CP1E tipo N/NA[][] (RS-232C integrado, puertos USB)

Producto nombre	Presupuesto						Ex- ternal fuerza suministrar (24 VCC) (A)	Actual consumir- ción (A)		Modelo
Producto nombre	Fuerza Sorber- capa	Entradas	Afuera- pone	Producción tipo	Pro- gramo California- capacidad	Datos mem- ory California- capacidad	Ex- ternal fuerza suministrar (24 VCC) (A)	5V	24V	Modelo
N[][]-tipo Unidades de CPU con 14 Puntos de E/S	100 a 240 VACACIONES	8	6	Relé	8K pasos	8K palabras	---	0,17	0,07	CP1E-N14DR-A*
				Transistor (hundimiento)			---	0,22	0,02	CP1E-N14DT-A*
				Transistor (abastecimiento)			---	0,22	0,02	CP1E-N14DT1-A*
	24 VCC			Relé			---	0,17	0,07	CP1E-N14DR-D*
				Transistor (hundimiento)			---	0,22	0,02	CP1E-N14DT-D*
				Transistor (abastecimiento)			---	0,22	0,02	CP1E-N14DT1-D*
N[][]-tipo Unidades de CPU con 20 Puntos de E/S	100 a 240 VACACIONES	12	8	Relé	8K pasos	8K palabras	---	0,18	0,08	CP1E-N20DR-A*
				Transistor (hundimiento)			---	0,23	0,02	CP1E-N20DT-A*
				Transistor (abastecimiento)			---	0,23	0,02	CP1E-N20DT1-A*
	24 VCC			Relé			---	0,18	0,08	CP1E-N20DR-D*
				Transistor (hundimiento)			---	0,23	0,02	CP1E-N20DT-D*
				Transistor (abastecimiento)			---	0,23	0,02	CP1E-N20DT1-D*
N[][]-tipo Unidades de CPU con 30 Puntos de E/S	100 a 240 VACACIONES	18	12	Relé	8K pasos	8K palabras	0.3	0,21	0,07	CP1E-N30DR-A*
				Transistor (hundimiento)			0.3	0,27	0,02	CP1E-N30DT-A*
				Transistor (abastecimiento)			0.3	0,27	0,02	CP1E-N30DT1-A*
	24 VCC			Relé			---	0,21	0,07	CP1E-N30DR-D*
				Transistor (hundimiento)			---	0,27	0,02	CP1E-N30DT-D*
				Transistor (abastecimiento)			---	0,27	0,02	CP1E-N30DT1-D*
N[][]-tipo Unidades de CPU con 40 Puntos de E/S	100 a 240 VACACIONES	24	16	Relé	8K pasos	8K palabras	0.3	0,21	0,09	CP1E-N40DR-A*
				Transistor (hundimiento)			0.3	0,31	0,02	CP1E-N40DT-A*
				Transistor (abastecimiento)			0.3	0,31	0,02	CP1E-N40DT1-A*
	24 VCC			Relé			---	0,21	0,09	CP1E-N40DR-D*
				Transistor (hundimiento)			---	0,31	0,02	CP1E-N40DT-D*
				Transistor (abastecimiento)			---	0,31	0,02	CP1E-N40DT1-D*
N[][]-tipo Unidades de CPU con 60 Puntos de E/S	100 a 240 VACACIONES	36	24	Relé	8K pasos	8K palabras	0.3	0,21	0,13	CP1E-N60DR-A*
				Transistor (hundimiento)			0.3	0,31	0,02	CP1E-N60DT-A*
				Transistor (abastecimiento)			0.3	0,31	0,02	CP1E-N60DT1-A*
	24 VCC			Relé			---	0,21	0,13	CP1E-N60DR-D*
				Transistor (hundimiento)			---	0,31	0,02	CP1E-N60DT-D*
				Transistor (abastecimiento)			---	0,31	0,02	CP1E-N60DT1-D*
tipo NA Unidades de CPU con 20 Puntos de E/S (Incorporado cosa análoga)	100 a 240 VACACIONES	12 (Incorporado cosa análoga entradas: 2)	8 (Incorporado cosa análoga salidas: 1)	Relé	8K pasos	8K palabras	0.3	0,18	0,11	CP1E-NA20DR-A
	24 VCC			Transistor (hundimiento)			---	0,23	0,09	CP1E-NA20DT-D
	24 VCC			Transistor (abastecimiento)			---	0,23	0,09	CP1E-NA20DT1-D

* Producto ya no disponible para ordenar.

Productos opcionales

Conjunto de baterías

Producto nombre	Presupuesto	Modelo
Conjunto de baterías	Para CPU CP1E de tipo N/NA[][](S[]) Nota: Monte una batería en una CPU de tipo N/NA[][](S[]) si los datos de la siguiente Las áreas deben estar respaldadas por interrupciones de energía. • Área DM (D) (excepto palabras respaldadas en el área DM), Área de espera (H), Contador Indicadores de finalización (C), valores actuales del contador (C), área auxiliar (A) y función de reloj (Use baterías dentro de los dos años posteriores a su fabricación).	CP1W-BAT01

Tarjeta opcional (para CPU CP1E N30/40/60 o NA20)

Las opciones no se pueden utilizar para las CPU CP1E N14/20, N30/40/60S(1), E10/14/20/30/40/60(S).

Nombre del producto		Presupuesto	Modelo
RS-232C Tablero de opciones		Se puede montar una placa opcional RS-232C en la ranura de la placa opcional.	CP1W-CIF01
RS-422A/485 Tablero de opciones		Se puede montar una placa opcional RS-422A/485 en la placa opcional ranura.	CP1W-CIF11
RS-422A/485 tipo aislado Tablero de opciones			CP1W-CIF12-V1
Ethernet Tablero de opciones		Se puede montar una placa opcional Ethernet en la ranura de la placa opcional. Las CPU CP1E son compatibles con CP1W-CIF41 versión 2.0 o superior. Cuando se utiliza CP1W-CIF41, se requiere CX-Programmer versión 9.12 o superior. requerido.	CP1W-CIF41
Entrada analógica Tablero de opciones		Se puede montar en la ranura de la placa opcional de la CPU. 2 entradas analógicas. 0-10 V (Resolución: 1/4000), 0-20 mA (Resolución: 1/2000).	CP1W-ADB21 *
Salida analógica Tablero de opciones		Se puede montar en la ranura de la placa opcional de la CPU. 2 salidas analógicas. 0-10 V (Resolución: 1/4000).	CP1W-DAB21V *
E/S analógicas Tablero de opciones		Se puede montar en la ranura de la placa opcional de la CPU. 2 entradas analógicas. 0-10 V (Resolución: 1/4000), 0-20 mA (Resolución: 1/2000). 2 salidas analógicas. 0-10 V (Resolución: 1/4000).	CP1W-MAB221 *

Nota: No es posible utilizar una placa opcional Ethernet de la serie CP versión 1.0 (CP1W-CIF41), una placa opcional LCD (CP1W-
DAM01) o tarjeta de memoria (CP1W-ME05M) con una CPU CP1E.
* Se proporciona soporte con la CPU CP1E versión 1.2 y posteriores.

Unidades de expansión de E/S y unidades de expansión (para CPU CP1E E30/40/60(S), N30/40/60(S[]) o NA20)

Las CPU CP1E E10/14/20(S) o N14/20 no admiten unidades de expansión de E/S ni unidades de expansión.

Unidad tipo	Producto nombre	Presupuesto				Actual consumo (A)		Modelo
Unidad tipo	Producto nombre	Entradas	Afuera- pone	Tipo de salida		5V	24V	Modelo
CP1W expandir- sión E/S Unidades	Unidad de entrada	8	---	Entrada de 24 VCC		0,018	--	CP1W-8ED
	Unidades de salida	---	8	Relé		0.026	0.044	CP1W-8ER
				Transistor (hundimiento)		0,075	--	CP1W-8ET
				Transistor (abastecimiento)		0,075	--	CP1W-8ET1
	Unidades de salida	---	16	Relé		0,042	0.090	CP1W-16ER
				Transistor (hundimiento)		0,076	--	CP1W-16ET
				Transistor (abastecimiento)		0,076	--	CP1W-16ET1
	Unidades de salida	---	32	Relé		0,049	0.131	CP1W-32ER
				Transistor (hundimiento)		0.113	--	CP1W-32ET
				Transistor (abastecimiento)		0.113	--	CP1W-32ET1
	Unidades de E/S	12	8	Relé		0.103	0.044	CP1W-20EDR1
				Transistor (hundimiento)		0.130	--	CP1W-20EDT
				Transistor (abastecimiento)		0.130	--	CP1W-20EDT1
	Unidades de E/S	24	16	Relé		0.080	0.090	CP1W-40EDR
				Transistor (hundimiento)		0.160	--	CP1W-40EDT
				Transistor (abastecimiento)		0.160	--	CP1W-40EDT1
CP1W expandir- sión Unidades	Cosa análoga Unidad de entrada	4 canales	--	Rango de entrada: 0 a 5 V, 1 a 5 V, 0 a 10 V, ±10 V, 0 a 20 mA o 4 a 20 mA.	Resolución: 1/6000	0.100	0.090	CP1W-AD041
	Cosa análoga Unidad de entrada	4 canales	--		Resolución: 1/12000	0.100	0.050	CP1W-AD042
	Cosa análoga Unidad de salida	--	2 canales	Rango de salida: 1 a 5 V, 0 a 10 V, ±10 V, 0 a 20 mA o 4 a 20 mA.	Resolución: 1/6000	0.040	0.095	CP1W-DA021
		--	4 canales		Resolución: 1/6000	0.080	0,124	CP1W-DA041
		--	4 canales		Resolución: 1/12000	0.070	0.160	CP1W-DA042
	Cosa análoga Unidad de E/S	4 canales	4 canales	Rango de entrada: 0 a 5 V, 1 a 5 V, 0 a 10 V, ±10 V, 0 a 20 mA o 4 a 20 mA. Rango de salida: 1 a 5 V, 0 a 10 V, ±10 V, 0 a 20 mA o 4 a 20 mA.	Resolución: 1/12000	0.120	0.170	CP1W-MAD44
		4 canales	2 canales		Resolución: 1/12000	0.120	0.120	CP1W-MAD42
		2 canales	1 canal		Resolución: 1/6000	0.083	0.110	CP1W-MAD11
	Temperatura Unidad de sensores	2 canales	--	Tipo de sensor: Termopar (J o K)		0.040	0,059	CP1W-TS001
		4 canales	--	Tipo de sensor: Termopar (J o K)		0.040	0,059	CP1W-TS002
		2 canales	--	Tipo de sensor: Resistencia de platino termómetro (Pt100 o JPt100)		0.054	0,073	CP1W-TS101
		4 canales	--	Tipo de sensor: Resistencia de platino termómetro (Pt100 o JPt100)		0.054	0,073	CP1W-TS102
		4 canales	--	Tipo de sensor: Termopar (J o K) Se pueden utilizar 2 canales como entrada analógica. Rango de entrada: 1 a 5 V, 0 a 10 V, 4-20 mA	Resolución: 1/12000	0.070	0.030	CP1W-TS003
		12 canales	--	Tipo de sensor: Termopar (J o K)		0.080	0.050	CP1W-TS004
	CompoBus/S Unidad de enlace de E/S	8	8	Esclavo CompoBus/S		0,029	--	CP1W-SRT21

Cable de conexión de E/S

Nombre del producto	Presupuesto	Modelo
Cable de conexión de E/S	80 cm (para unidades de expansión de E/S y unidades de expansión CP1W) Sólo se puede utilizar un cable de conexión de E/S en cada PLC.	CP1W-CN811

Nota: Se proporciona un cable de conexión de E/S (aprox. 6 cm) para conexión horizontal con las unidades de expansión de E/S CP1W y
Unidades de Expansión.

Accesorios para carril DIN

Nombre		Presupuesto	Modelo
Carril DIN		Longitud: 0,5 m; Altura: 7,3 mm	PFP-50N
		Longitud: 1 metro; Altura: 7,3 mm	PFP-100N
		Longitud: 1 metro; Altura: 16mm	PFP-100N2
	Placa final	Un tope para asegurar las Unidades en el Carril DIN.	PFP-M

Dispositivos de programación

Software

Producto nombre	Presupuesto			Modelo
Producto nombre		Número de licencias	Medios de comunicación	Modelo
FA integrado Paquete de herramientas CX-One Lite Ver.4.[]	CX-One Lite es un subconjunto del CX-One completo paquete que proporciona únicamente el software de soporte Requerido para aplicaciones de micro PLC. CX-One Lite se ejecuta en el siguiente sistema operativo. SO: Windows 7 (versión de 32 bits/64 bits) / Windows 8 (versión de 32 bits/64 bits) / Windows 8.1 (versión de 32 bits/64 bits) / Windows 10 (versión de 32 bits/64 bits) CX-One Lite versión. 4.[] incluye la edición Micro PLC CX-Programmer Ver.9.[].	1 licencia	DVD	CXONE-LT01D-V4
FA integrado Paquete de herramientas CX-uno Paquete Ver. 4.[]	CX-One es un paquete de software integral que integra software de soporte para PLC OMRON y componentes. CX-One se ejecuta en el siguiente sistema operativo. SO: Windows 7 (versión de 32 bits/64 bits) / Windows 8 (versión de 32 bits/64 bits) / Windows 8.1 (versión de 32 bits/64 bits) / Windows 10 (versión de 32 bits/64 bits) CX-One versión. 4.[] incluye CX-Programmer Ver. 9.[].	1 licencia *	DVD	CXONE-AL01D-V4

Nota: 1. Las CPU E20/30/40(S), N20/N30/N40(S) son compatibles con CX-Programmer versión 8.2 o superior.
Las CPU E10, E14, N14, N60 y NA20 son compatibles con CX-Programmer versión 9.03 o superior. Cuando
Se utiliza Micro PLC Edition CXProgrammer, necesita la versión 9.03 o superior.
Las CPU E60S son compatibles con CX-Programmer versión 9.42 o superior. Cuando Micro PLC Edición CX-
Se utiliza programador, necesita la versión 9.42 o superior.
2. CX-One y CX-One Lite no se pueden instalar simultáneamente en la misma computadora.
* También se encuentran disponibles licencias múltiples (3, 10, 30 o 50 licencias) y medios DVD sin licencia para CX-One.

Las siguientes tablas enumeran el software de soporte que se puede instalar desde CX-One.

Las etiquetas:

PLC CP1E de 2A Omron,

regulador programable Module de la lógica 240V,

fuente de alimentación del PLC 24V

Productos recomendados

Éntrenos en contacto con en cualquier momento



86-180-38289380



info-zny@zhinianauto.com



Edificio de Room1504,6th, Times Square de GaoSheng, camino del zhongYiyi No.798, distrito de Yuhua, ciudad de Changsha, Hunan, China

+8618038289380

info-zny@zhinianauto.com
