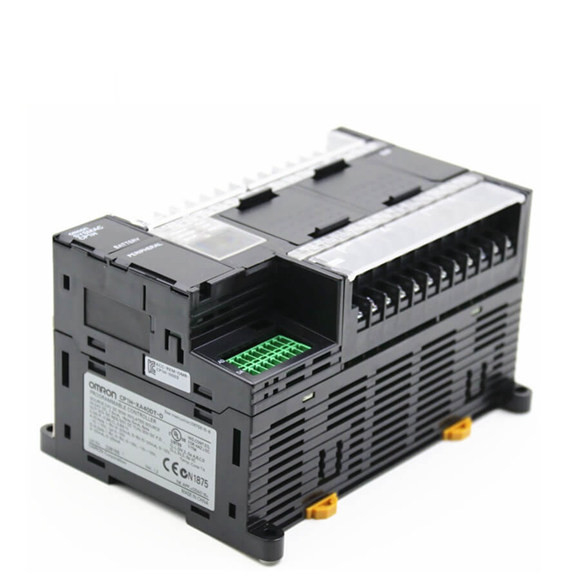

PLC CP1H de Omron
>
|
|
| Lugar de origen | China/JAPAN |
| Nombre de la marca | OMRON |
| Número de modelo | CP1H-XA40DT-D-SC |
Módulo programable micro de la CPU del regulador de la lógica de la serie de la electrónica CP1 de Omron, terminales análogos incorporados de la entrada-salida y USB + 2 puertos de la opción, 40 puntos: 24 salidas de inputs/16-NPN (transistor que se hunde), 320 capacidades máximas de la entrada-salida, 24 VDC
Hojee todos los productos de Omron
| Modelos | Unidades de la CPU de CP1H-XA | Unidades de la CPU de CP1H-X | Unidades de la CPU de CP1H-Y | |||
| @@@-@ de CP1H-XA | @@@-@ de CP1H-X | @@@-@ de CP1H-Y | ||||
| Método de control | Método del programa almacenado | |||||
| Método de control de entrada-salida | Exploración cíclica con la restauración inmediata | |||||
| Lengua de programa | Diagrama de la escalera | |||||
| Bloques de la función | Número máximo de definiciones del bloque de la función: Número máximo 128 de casos: 256 idiomas usables en definiciones del bloque de la función: Diagramas de la escalera, texto estructurado (ST) | |||||
| De longitud de instrucción | 1 a 7 pasos por la instrucción | |||||
| Instrucciones | Aproximadamente 500 (códigos de función: 3 dígitos) | |||||
| Tiempo de ejecución de instrucción | Instrucciones básicas: 0,10 instrucciones especiales mínimas del ms: 0,15 ms mínimos. | |||||
| Tiempo de procesamiento común | 0,7 ms | |||||
| Capacidad del programa | pasos 20K | |||||
| Número de tareas | 288 (32 tareas cíclicas y 256 tareas de la interrupción) | |||||
| Número máximo del subprograma | 256 | |||||
| Número máximo del salto | 256 | |||||
| Pedazos del trabajo | 8.192 pedazos (512 palabras): W0.00 al área de W511.15 (W0 a W511) CIO: 37.504 pedazos (2.344 palabras): CIO 3800,00 a CIO 6143,15 (3800 de CIO a CIO 6143) | |||||
| Área del TR | 16 pedazos: TR0 a TR15 | |||||
| Zona de espera | 8.192 pedazos (512 palabras): H0.00 a H511.15 (H0 a H511) | |||||
| Área de AR | Inalterable (Escribir-prohibido): 7168 pedazos (448 palabras): A0.00 a A447.15 (A0 a A447) de lectura/grabación: 8192 pedazos (512 palabras): A448.00 a A959.15 (A448 a A959) | |||||
| Contadores de tiempo | 4.096 pedazos: T0 a T4095 | |||||
| Contadores | 4.096 pedazos: C0 a C4095 | |||||
| DM de área | 32 Kwords: D0 a D32767 | |||||
| Área del registro de los datos | 16 registros (16 pedazos): DR0 a DR15 | |||||
| Ponga en un índice el área del registro | 16 registros (32 pedazos): IR0 a IR15 | |||||
| Área de la bandera de la tarea | 32 banderas (32 pedazos): TK0000 a TK0031 | |||||
| Trace Memory | 4.000 palabras (500 muestras para el máximo de los datos del rastro de 31 pedazos y de 6 palabras.) | |||||
| Casete de la memoria | Un casete especial de la memoria (CP1W-ME05M) puede ser montado. Nota: Puede ser utilizado para las copias de seguridad y auto-patear del programa. | |||||
| Función del reloj | Apoyado. Exactitud (desviación mensual): minuto -4,5 al minuto -0,5 (temperatura ambiente: 55°C), - minuto 2,0 al minuto +2,0 (temperatura ambiente: 25°C), minuto -2,5 al minuto +1,5 (temperatura ambiente: 0°C) | |||||
| Copia de seguridad de la memoria | Memoria Flash: Los programas del usuario, los parámetros (tales como la disposición del PLC), los datos del comentario, y el área entera del DM se pueden ahorrar a memoria Flash como valores iniciales. Copia de seguridad de batería: La zona de espera, los DM de área, y los contravalores (banderas, picovoltio) son sostenidos por una batería. | |||||
| Vida de servicio de la batería | 5 años en 25°C. (utilice la batería del reemplazo en el plazo de dos años de fabricación.) | |||||
| Terminales incorporados de la entrada | 40 (24 entradas, 16 salidas) | 20 (12 entradas, 8 salidas) entradas del Línea-conductor: Dos hachas para las salidas de las fases A, del Línea-conductor de B, y de Z: Dos hachas para el CW y el CCW | ||||
| Número de unidades conectables de la extensión (entrada-salida) | Unidades de la entrada-salida de la extensión del CP: máximo 7; unidades especiales de la entrada-salida de las CJ-series o unidades del autobús de la CPU: máximo 2. | |||||
| Número máximo de puntos de la entrada-salida | 320 (40 construidos en + 40 por unidad de la extensión (entrada-salida) ‘7 unidades) | 300 (20 construidos en + 40 por unidad de la extensión (entrada-salida) ‘7 unidades) | ||||
| Entradas de la interrupción | 8 entradas (compartidas por las entradas de la interrupción externa (modo contrario) y las entradas de la rápido-respuesta.) | 6 entradas (compartidas por las entradas de la interrupción externa (modo contrario) y las entradas de la rápido-respuesta.) | ||||
| Modo contrario de la entrada de la interrupción | 8 entradas (frecuencia de la respuesta: máximo de 5 kilociclos para todas las entradas de la interrupción), el bitsUp 16 o abajo los contadores | 6 entradas (frecuencia de la respuesta: máximo de 5 kilociclos para todas las entradas de la interrupción), el bitsUp 16 o abajo los contadores | ||||
| entradas de la Rápido-respuesta | 8 puntos (anchura de pulso mínima de entrada: máximo de 50 ms) | 6 puntos (anchura de pulso mínima de entrada: máximo de 50 ms) | ||||
| Interrupciones programadas | 1 | |||||
|
Contadores de alta velocidad |
4 entradas: Fases diferenciadas (4x), 50 kilociclos o Monofásico (pulso más la dirección, arriba/abajo, el incremento), 100 kilociclos Gama del valor: 32 pedazos, interrupciones lineares del modo o del modo del anillo: Comparación del valor de blanco o comparación de la gama |
2 entradas: Fases diferenciadas (4x), 500 kilociclos o monofásicos, 1 entradas del megaciclo and2: Fases diferenciadas (4x), 50 kilociclos o monofásicos (pulso más la dirección, arriba/abajo, el incremento),
100 kilociclos Gama del valor: 32 pedazos, interrupciones lineares del modo o del modo del anillo: Comparación del valor de blanco o comparación de la gama |
||||
| Terminales análogos incorporados de la entrada-salida | 4 entradas análogas y 2 salidas analógicas | Ninguno | ||||
| Control análogo | 1 (fijando la gama: 0 a 255) | |||||
| Entrada análoga externa | 1 entrada (resolución: 1/256, gama entrada: 0 a 10 V), no aislada | |||||
