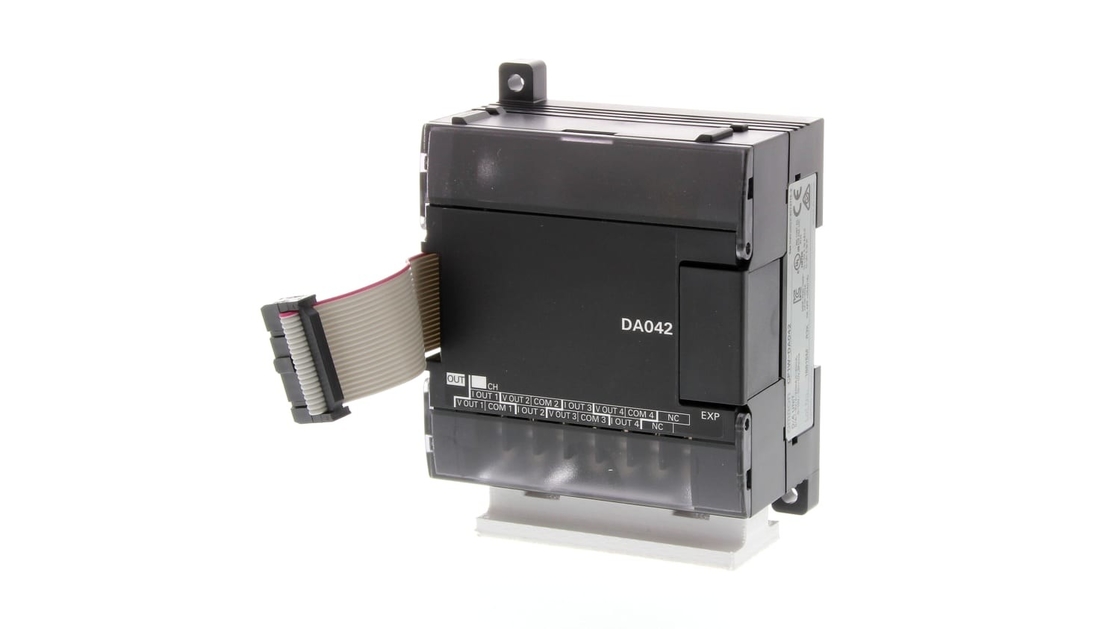

Omron CP1W
>
|
| Lugar de origen | China/JAPAN |
| Nombre de la marca | Omron |
| Número de modelo | CP1W-DA042 |
La serie del CP1W de Omron ofrece la compacticidad de un micro-PLC con la capacidad de un PLC modular. La gama es no sólo compacta, es escalable también, y tiene una velocidad de proceso más rápida que otros reguladores.
Detalles del producto
El módulo de la extensión del PLC de Omron se puede conectar con la unidad de la CPU para configurar el número requerido de puntos de la entrada-salida. Tiene 16 salidas del transistor. Esta unidad de extensión se puede utilizar para los reguladores programables de la lógica de la serie de CPM1A, de CPM2A, de CP1E, de CP1L y de CP1H.
24 entradas digitales y salida digital 16
Estruendo montado sobre carriles
Terminación de rosca
Automatización industrial
Robótica
Industria de automóviles
IP20 valoró
CE
Lloyd certificó
NK certificó
| modelo | CP1W-MAD42/CP1W-MAD44 | CP1W-MAD11 | ||
| Artículo | Entrada-salida del voltaje | Entrada-salida actual | Entrada-salida del voltaje | Entrada-salida actual |
| Sección entrada análoga | 4 entradas (4 palabras asignadas) | 2 entradas (2 palabras asignadas) | ||
|
Gama de la señal entrada |
0 a 5 VDC, 1 a 5
VDC, 0 a 10 VDC, o – 10 a 10 VDC |
0 a 20 4 a 20 mA del mA o |
0 a 5 VDC, 1 a 5 VDC,
0 a 10 VDC, o -10 a 10 VDC |
0 a 20 4 a 20 mA del mA o |
| Entrada clasificada máxima | ±15 V | ±30 mA | ±15 V | ±30 mA |
| Impedancia de entrada externa | 1 MΩ mínimo. | Aproximadamente 250 Ω | 1 MΩ mínimo. | Aproximadamente 250 Ω |
| Resolución | 1/12000 (completo) | 1/6000 (completo) | ||
| °C 25
°C 0 a 55 |
0,2% completo | 0,3% completo | 0,3% completo | 0,4% completo |
| 0,5% completo | 0,7% completo | 0,6% completo | 0,8% completo | |
|
Datos de la conversión del A/D |
binario de 16 bits (hexadecimales de 4 dígitos)
Completo para – 10 a 10 V: E890 al maleficio 1770 completo para otras gamas: 0000 al maleficio 2EE0 |
binario de 16 bits (hexadecimales de 4 dígitos)
Completo para -10 a 10 V: F448 al maleficio 0BB8 completo para otras gamas: maleficio 0000 a 1770 |
||
| Hacer un promedio de la función | Apoyado | Apoyado (Settable para las entradas individuales vía el interruptor DIP) | ||
| Función de detección de circuito abierto | Apoyado | |||
| Número de salidas | CP1W-MAD42: 2 salidas (2 palabras asignadas)
CP1W-MAD44: 4 salidas (4 palabras asignadas) |
1 salida (1 palabra asignó) | ||
|
Gama de la señal de salida |
1 a 5 VDC, 0 a 10 VDC, o
-10 a 10 VDC |
0 a 20 4 a 20 mA del mA o | 1 a 5 VDC, 0 a 10 VDC, o
-10 a 10 VDC |
0 a 20 4 a 20 mA del mA o |
| Resistencia de carga externa permisible de la salida | kΩ 2 mínimo. | Máximo de 350 Ω. | 1 kΩ mínimo. | Máximo de 600 Ω. |
| Impedancia de salida externa | 0,5 máximos de Ω. | — | 0,5 máximos de Ω. | — |
| Resolución | 1/12000 (completo) | 1/6000 (completo) | ||
| °C 25
°C 0 a 55 |
0,3% completo | 0,4% completo | ||
| 0,7% completo | 0,8% completo | |||
|
Datos determinados (conversión de D/A) |
binario de 16 bits (hexadecimales de 4 dígitos)
Completo para -10 a 10 V: E890 al maleficio 1770 completo para otras gamas: 0000 al maleficio 2EE0 |
binario de 16 bits (hexadecimales de 4 dígitos)
Completo para -10 a 10 V: F448 al maleficio 0BB8 completo para otras gamas: maleficio 0000 a 1770 |
||
| Tiempo de la conversión | CP1W-MAD42: 1 ms/point (6 puntos de ms/all)
CP1W-MAD44: 1 ms/point (8 puntos de ms/all) |
2 ms/point (6 puntos de ms/all) | ||
| Método del aislamiento | Aislamiento del Photocoupler entre los terminales análogos de la entrada-salida y los circuitos internos. Ningún aislamiento entre las señales análogas de la entrada-salida. | |||
|
Consumo actual |
CP1W-MAD42: 5 VDC: máximo de 120 mA, 24
VDC: máximo de 120 mA. CP1W-MAD44: 5 VDC: máximo de 120 mA, 24 VDC: máximo de 170 mA. |
5 VDC: 83 máximos del mA, 24 VDC: máximo de 110 mA. |
||
