PLC NX de Omron
>
|
| Lugar de origen | CHINA/JAPAN |
| Nombre de la marca | Omron |

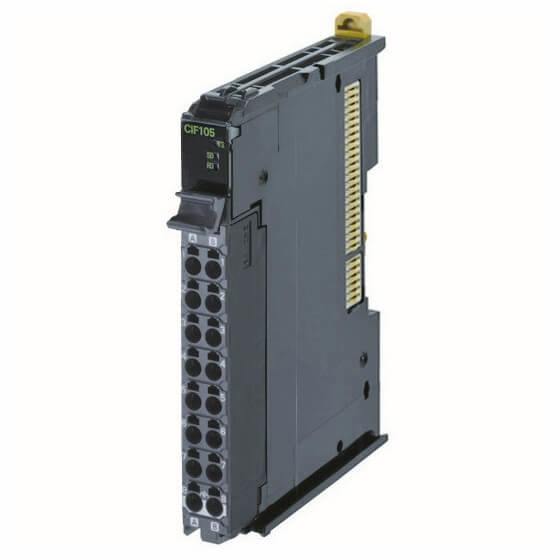

| Número de modelo | NX-CIF105 |
• Solo 12 mm de ancho, ahorrando espacio en su gabinete.
• Hay tres modelos disponibles con la opción de un puerto RS-422A/485, uno RS-232C o dos puertos RS-232C.
• El bloque de terminales a presión sin tornillos (modelo de 1 puerto) y el conector D-Sub (modelo de 2 puertos) reducen significativamente el trabajo de cableado.
• Las comunicaciones sin protocolo se admiten como protocolo de comunicaciones.
• La velocidad de transmisión máxima es de 230,4 kbps.La velocidad en baudios se puede seleccionar para que coincida con los dispositivos seriales conectados.
• Se realiza una copia de seguridad de los ajustes y se guardan en la unidad acopladora EtherCAT.Esto facilita la puesta en marcha y el mantenimiento.
• El monitor de línea serie le permite verificar el estado de las comunicaciones con los dispositivos serie en Sysmac Studio para un inicio fácil y confiable de los dispositivos.
| Artículo | Especificación | |
|---|---|---|
| Número de puertos | 1 | |
| puertos de comunicaciones | RS-422A/485 | |
| protocolo de comunicaciones | sin protocolo | |
| comunicaciones especificaciones |
metodo de comunicacion | Half duplex para conexión de dos hilos, Full duplex para conexión de cuatro hilos |
| Líneas de señal * 1 | Dos líneas o cuatro líneas | |
| Tasa de baudios [bps] * 1 | 1.200, 2.400, 4.800, 9.600, 19.200, 38.400, 57.600, 115.200 o 230.400 |
|
| Longitud de datos [bits] * 1 | 7 u 8 | |
| Paridad *1 | Par, impar o ninguno | |
| Bits de inicio [bits] | siempre 1 | |
| Bits de parada [bits] *1 | 1 o 2 | |
| Control de flujo * 1 | Ninguno o control Xon/Xoff | |
| Objetivo de control de flujo * 1 | Enviar/recibir, solo enviar o solo recibir | |
| Valor de la señal RS inicial *1 *2 | Encendido o apagado | |
| Número de caracteres a determinar el final *1 *3 |
0 a 10.000 (en incrementos de 0,1 caracteres)) 0: No se detecta el final. |
|
| Comunicaciones máximas distancia [m] |
1200 *4 | |
| Configuración de conexión | 1: norte El valor máximo de N es 32. Puede cambiar entre dos hilos y cuatro hilos conexiones |
|
| Método de actualización de E/S | Solo actualización de ejecución libre | |
| Tamaño de datos PDO [bytes] * 1 | Entradas o salidas: 4, 8, 12, 16, 20, 24, 28, 32, 36, 40, 44, 48, 52, 56, 60, 64, 68, 72, 76 u 80 |
|
| Ajuste de habilitación/deshabilitación del búfer de transmisión *1 | Habilitado o deshabilitado | |
| Funciones para hacer copias de seguridad de los datos | Previsto.*5 | |
| Ajuste de la resistencia de terminación | Posible | |
| método de aislamiento | Fuente de alimentación: transformador y fotoacoplador Señales: Aisladores digitales |
|
| El consumo de energía | • Conectado a una unidad de CPU 1,65 W máx. • Conectado a una unidad acopladora de comunicaciones 1,45 W máx. |
|
| Peso | 69 g máx. | |
| Orientación y restricciones de instalación | Orientación de instalación: • Conectado a una unidad CPU: Posible en instalación vertical. • Conectado a una unidad acopladora de comunicaciones: Posible en 6 orientaciones. Restricciones: No hay restricciones. |
|
