Especificación:
Escribe |

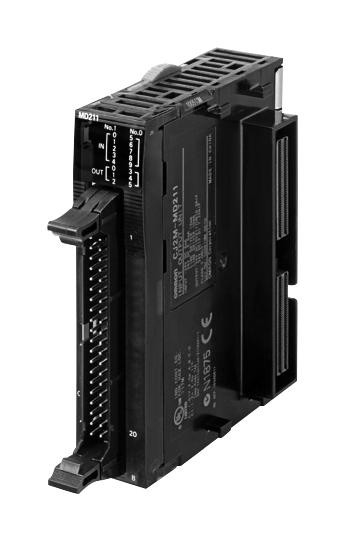

Módulo de entrada/salida (E/S) de pulsos |
Tipo de montaje |
Se monta a la izquierda de la CPU CJ2M |
dependencias |
CJ2M-CPU11, CJ2M-CPU12, CJ2M-CPU13, CJ2M-CPU14, CJ2M-CPU15, CJ2M-CPU31, CJ2M-CPU32, CJ2M-CPU33, CJ2M-CPU34, CJ2M-CPU35 |
Accesorios |
Conecte la unidad de salida de pulsos CJ2M-MD211/212 a un servoaccionamiento SmartStep2 con el cable de relé de servo XW2Z-100J-A33, la unidad de relé de servo de dos ejes XW2B-40J6-9A y el cable de conexión SmartStep2 XW2Z-100J-B34.}XW2B-20J6-8A, XW2B-40J6-9A, XW2Z-100J-A33, XW2Z-100J-B31, XW2Z-200J-B31, XW2Z-100J-B32, XW2Z-100J-B32, XW2Z-100K, XW2Z-150K, XW2Z-200K, XW2Z-300K, XW2Z-500K, CP1W-CIF01, CP1W-CIF11, CP1W-CIF12 {Conecte la unidad de salida de pulsos CJ2M-MD211/212 a un servoaccionamiento G5 con cable de relé de servo XW2Z-100J-A33, XW2B- Unidad de relé servo de dos ejes 40J6-9A y cable de conexión de la serie XW2Z-100J-B31 G5. |
Funcion especial |
Dos entradas de codificador y dos salidas de pulso Negativo-Positivo-Negativo (NPN) |
Manual |
W486 |
tipo de conector |
1 milésima de pulgada |
Tipo de entrada del codificador |
Conductor de línea |
Voltaje de entrada del codificador de CC |
24V |
Entradas digitales |
10 |
Tipo de entrada digital |
Negativo-Positivo-Negativo (NPN) |
Salidas digitales |
6 |
Tipo de salida digital |
Negativo-Positivo-Negativo (NPN) |
Número de ejes |
2 |
Posición [Máx.] |
±2,147,483,647 |
Contador de alta velocidad |
Sí |
Guía de configuración |
Conecte la unidad de salida de pulsos CJ2M-MD211/212 a un servodrive G5 con el cable de relé de servo XW2Z-100J-A33, la unidad de relé de servo de dos ejes XW2B-40J6-9A y el cable de conexión de la serie G5 XW2Z-100J-B31.Conecte CJ2M-MD21x a un servodrive SmartStep2 con el cable de relé de servo XW2Z-100J-A33, la unidad de relé de servo de dos ejes XW2B-40J6-9A y el cable de conexión SmartStep2 XW2Z-100J-B32.Conecte CJ2M-MD21x a dos servovariadores SmartStep serie A heredados con cable de relé de servo XW2Z-100J-A26, unidad de relé de servo de dos ejes XW2B-40J6-9A y cable de conexión de serie A SmartStep XW2Z-100J-B5. |
Entradas de codificador |
10 |
Voltaje de entrada de CC |
5 a 24 V |
Frecuencia de entrada [Máx.] |
100 kB/s |
Frecuencia de salida [Máx.] |
100 kB/s |
Consumo de corriente a 5 VDC |
0,08 A |
Voltaje de salida de CC |
5 a 24 V |
Ancho del módulo |
31mm |
