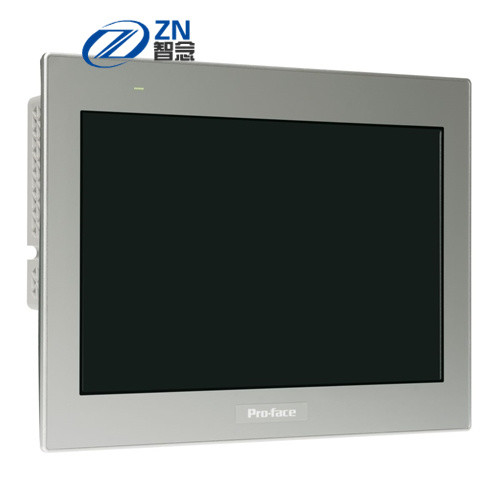

Motivo caliente HMI de PFXGP4501TAA Proface pantalla táctil de la retroiluminación LED de 7 pulgadas

Motivo caliente HMI de PFXGP4501TAA Proface pantalla táctil de la retroiluminación LED de 7 pulgadas

Motivo caliente HMI de PFXGP4501TAA Proface pantalla táctil de la retroiluminación LED de 7 pulgadas

Lugar de origen	China/Japón
Nombre de la marca	Proface
Número de modelo	PFXGP4501TAA

Detalles del producto

Marca:

Profacio

Condición:

Nuevo

Tiempo de espera:

Existencias

MOQ:

1

Lugar de origen:

China/Japón

divisa:

Dólar estadounidense/RMB

Garantía:

12 meses

Términos de envío:

DHL/TNT/UPS/FEDEX, etc.

Resaltar:

PFXGP4501TAA

,

Proface HMI 7Inch

Condiciones de pago y envío

Cantidad de orden mínima

1 PC

Precio

USD100-5000/pc

Detalles de empaquetado

Embalaje de cartón

Tiempo de entrega

3-5 días laborables

Condiciones de pago

T/T, Unión Occidental

Capacidad de la fuente

10pc/por semana

Descripción del producto

PFXGP4501TAA

Información de producto estándar

Familia

HMI

Serie

Serie GP4000

Tamaño

10"

Modelo

PFXGP4501TAA

Código global

PFXGP4501TAA

Características de producto

10" análogo de la CA

Situación de la reparación

✔ (el servicio de mantenimiento puede disponible, ser mantenido.)

Especificaciones de la exhibición

Tipo de exhibición

Color TFT LCD

Tamaño de la exhibición

10,4”

Resolución

640 x 480 pixeles (VGA)

Área de presentación eficaz

W211.2 x H158.4 milímetro [W8.31 x H6.24 adentro.]

Colores de la exhibición

65.536 color (ningún)/16.384 colores (centelleo) del centelleo

Contraluz

LED blanco (no usuario reemplazable. Cuando se requiere el reemplazo, contacto su distribuidor local.)

Vida de servicio del contraluz

50.000 horas. o más (cada uno en el funcionamiento continuo en el °C 25 [°F 77] antes de disminuciones del brillo del contraluz hasta el 50%)

Control de brillo

16 niveles (ajustados con el panel táctil o el software)

Tipo del panel táctil

Película resistente (análogo)

Resolución del panel táctil

1.024 x 1.024

Curso de la vida del panel táctil

1.000.000 veces o más

Fuentes de lengua

Japonés: 6.962 (estándares 1 de JIS y 2) (607 caracteres incluyendo del no-kanji), ANK: 158 (el coreano, chino tradicional, tailandés chino, simplificado y cirílico puede ser añadido del ajuste de la fuente del editor de plena pantalla. )

Tamaños de carácter

Fuente estándar: 8 x 8, 8 x 16, 16 x 16 y 32 x 32 fuentes del pixel, fuente de movimiento: 6 a 127 fuentes del pixel, fuente de la imagen: 8 a 72 fuentes del pixel

Tamaños de fuente

Fuente estándar: La anchura se puede ampliar hasta 8 veces. La altura se puede ampliar hasta 8 veces.*1

8 x 8 puntos

carbón de leña 80. x 60 filas

8 x 16 puntos

carbón de leña 80. x 30 filas

16 x 16 puntos

carbón de leña 40. x 30 filas

32 x 32 puntos

carbón de leña 20. x 15 filas

Tamañosde 1otrosfuentese puedenponerconelsoftwaredelredactor.

Especificaciones eléctricas

Voltaje de entrada clasificado

100 a 240 VAC

Límites del voltaje entrado

85 a 264 VAC

Frecuencia clasificada

50 / 60 herzios

Gama de frecuencia clasificada

47 a 63 herzios

Caída de voltaje permisible

1 ciclo o menos (el intervalo de la caída de voltaje debe ser 1 segundo o más.)

Consumo de energía

100 VAC: 44 VA o menos, 240 VAC: 58 VA o menos

Avalancha actual

30 A o menos

Inmunidad de ruido

Voltaje del ruido: 1.500 Vp-p
Duración del pulso: µs 1
Tiempo de subida: 1 ns
(vía el simulador del ruido)

Resistencia del voltaje

1.500 VAC, 20 mA para 1 minuto (entre el terminal del poder y los terminales de FG)

Resistencia de aislamiento

500 VDC, 10 MΩ o más (entre el terminal del poder y los terminales de FG)

Especificaciones ambientales

Estándares de seguridad internacionales

Temperatura del aire de alrededor

0 al °C 55 [32 a °F 131]

Temperatura de almacenamiento

°C -20 a +60 [- °F 4 a 140]

Humedad ambiente

derecho de 10 a del 90% (temperatura de bulbo mojado: máximo de 39 °C [°F 102,2] - ninguna condensación)

Humedad del almacenamiento

derecho de 10 a del 90% (temperatura de bulbo mojado: máximo de 39 °C [°F 102,2] - ninguna condensación)

Polvo

0,1 mg/m3(10-7oz/ft3) o menos (niveles no-conductores)

Grado de contaminación

Para el uso en el ambiente del grado de contaminación 2

Gases corrosivos

Libere de gases corrosivos

Presión de aire (gama de la altitud)

800 al hPa 1.114 (2.000 m [6.561 pies] sobre nivel del mar o menos)

Resistencia de la vibración

IEC/EN 61131-2 obediente
sola amplitud 3,5 milímetro [0,14 de 5 a 9 herzios adentro.]
aceleración fija de 9 a 150 herzios: 9,8 m/s2
X, Y, direcciones de Z para 10 ciclos (aproximadamente 100 mínimos)

Resistencia de la conmoción cerebral

IEC/EN 61131-2 147 m/s obedientes2, X, Y, direcciones de Z por 3 veces

Inmunidad de la descarga electrostática

Método de la descarga del contacto: 6 kilovoltios (IEC/EN61000-4-2 nivel 3)

Memoria

Memoria del uso

Cuando usando GP-favorable EX:
- Medios: FLASH EPROM
- Área de pantalla: *Use 32MB el área de pantalla cuando se excede la capacidad del usuario del área de la fuente - por ejemplo, cuando se utiliza una fuente de la imagen o una fuente de la imagen.
- Área de la fuente del usuario: 8MB
- Área del programa de la lógica: 132KB (equivalente a 15.000 pasos) * hasta 60.000 pasos se puede convertir en software. Sin embargo, esto reduce capacidad de memoria del uso (para los datos de la pantalla) por 1 MB.
- Espacio libre: Ninguno

Sistema desprendible: No

Memoria de reserva

Cuando usando GP-favorable EX:
- Área de pantalla: SRAM 320KB
- Área variable: SRAM 64KB

Batería: Batería reemplazable/batería primaria para la copia de seguridad de datos del reloj

Exactitud de reloj

±65 sec. /month (la desviación en la temperatura ambiente y el poder está apagada)*2

2dependiendode latemperaturadefuncionamientoyde laedadde launidad, elrelojpuededesviarsede -380 a +90elsec./month. Paralossistemasdondeestáunproblemaesteniveldedesviación, elusuariodebesupervisaryhacerajustescuando sea necesario.

Especificaciones de interfaz

Serial (COM1)

Transmisión asincrónica: RS-232C, longitud de datos: 7 o 8 pedazos, pedazo de parada: 1 o 2 pedazos, paridad: Ningunos, incluso o impar, velocidad de la transmisión de datos: 2.400 a 115.200 BPS, conector: 9 D-sub (enchufe)

Serial (COM2)

Transmisión asincrónica: RS-422/485, longitud de datos: 7 o 8 pedazos, pedazo de parada: 1 o 2 pedazos, paridad: Ningunos, incluso o impar, velocidad de la transmisión de datos: 2.400 a 115.200 BPS, 187.500 BPS (MPI), conector: Perno D-sub 9 (enchufe)

USB (tipo A)

Se ajusta a USB 2,0 (tipo A) x 1
Voltaje de fuente de alimentación: 5 VDC de ± el 5%
Corriente de salida: 500 mA o menos
Distancia de la comunicación: 5 m [16,4 pies] o menos

USB (mini-b)

Se ajusta a USB 2,0 (mini-b) x 1, distancia de la comunicación: 5 m [16,4 pies] o menos

Ethernet

IEEE802.3i/IEEE802.3u, 10BaseT/100BASE-TX, conector: Enchufe modular (RJ-45) x 1

Tarjeta del SD

Ranura para la tarjeta SD x 1

Especificaciones estructurales

El poner a tierra

El poner a tierra funcional: Poner a tierra la resistencia de 100 Ω, 2m m2(AWG 14) o un alambre más grueso, o el estándar aplicable de su país. (Lo mismo para los terminales de FG y del SG)

Cámara de enfriamiento

Circulación de aire natural

Estructura

TIPO 4X/13 de la nema #250 de IP65f (en el panel de delante cuando están instalados correctamente en un recinto)*3

Dimensiones externas

W272.5 x H214.5 x D57 milímetro [W10.73 x H8.45 x D2.25 adentro.]

Dimensiones del recorte del panel

W259 x H201 milímetro [W10.19 x H7.91 adentro.]
Área del grueso del panel: 1,6 a 5 milímetros [0,06 a 0,2 adentro.]*4

Peso

2 kilogramos [4,41 libras] o menos

3lacaradelanteradeesteproducto, instaladaenunpanelsólido, se ha probadousandolascondicionesequivalentesa losestándaresmostradosenlaespecificación.

4paralatoleranciadimensional, todo+1/-0milímetros[+0.04/-0adentro.]yRenánguloestándebajodeR3[R0.12adentro.]. Incluso sielgruesodeparedde lainstalaciónestádentrode lagamarecomendadaparael“panelcortódimensiones”, dependiendodelmaterialde lapared, tamaño, ylaubicaciónde lainstalaciónde launidaddelGPydeotrosdispositivos, laparedde lainstalaciónpodríadeformarse. Paraevitarelcombeo, lasuperficiede lainstalaciónpuedenecesitarser fortalecido.

Dimensiones

Dimensiones externas

Dimensiones del recorte del panel

Dimensiones externas con el cable
