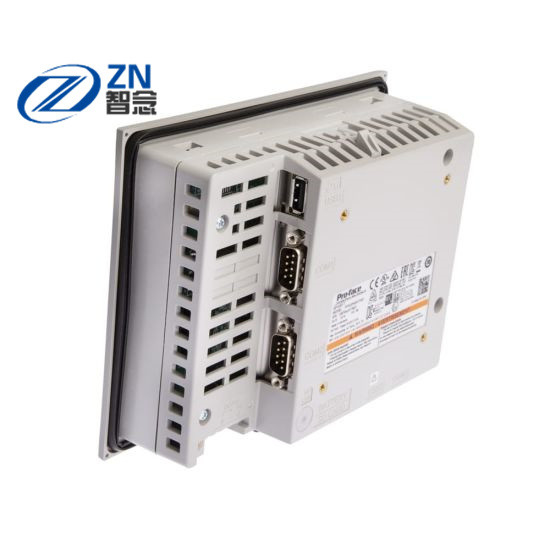

PFXGP4301 TAD Proface HMI pantalla táctil de la retroiluminación LED de 7 pulgadas

PFXGP4301 TAD Proface HMI pantalla táctil de la retroiluminación LED de 7 pulgadas

PFXGP4301 TAD Proface HMI pantalla táctil de la retroiluminación LED de 7 pulgadas

Lugar de origen	China/Japón
Nombre de la marca	Proface
Número de modelo	PFXGP4301TAD

Detalles del producto

Marca:

Profacio

Condición:

Nuevo

Plazo de ejecución:

Común

MOQ:

1

Lugar de origen:

China/Japón

divisa:

Dólar estadounidense/RMB

Garantía:

12 meses

Término de envío:

DHL/TNT/UPS/FEDEX, etc.

Resaltar:

pantalla táctil 7Inch Proface HMI

,

PFXGP4301TAD HMI

Condiciones de pago y envío

Cantidad de orden mínima

1 PC

Precio

USD100-5000/pc

Detalles de empaquetado

Empaquetado del cartón

Tiempo de entrega

3-5 días laborables

Condiciones de pago

T/T, Unión Occidental

Capacidad de la fuente

10pc/por semana

Descripción del producto

PFXGP4301 TAD Proface HMI pantalla táctil de la retroiluminación LED de 7 pulgadas

Información de producto estándar

Familia

HMI

Serie

Serie GP4000

Tamaño

5"

Modelo

PFXGP4301TAD

Código global

PFXGP4301TAD

Características de producto

5" análogo de DC

Situación de la reparación

✔ (el servicio de mantenimiento puede disponible, ser mantenido.)

Especificaciones de la exhibición

Tipo de exhibición

Color TFT LCD

Tamaño de la exhibición

5,7"

Resolución

320 x 240 pixeles (QVGA)

Área de presentación eficaz

W115.2 x H86.4 milímetro [W4.54 x H3.40 adentro.]

Colores de la exhibición

65.536 color (ningún)/16.384 colores (centelleo) del centelleo

Contraluz

LED blanco (no usuario reemplazable. Cuando se requiere el reemplazo, contacto su distribuidor local.)

Vida de servicio del contraluz

50.000 horas. o más (cada uno en el funcionamiento continuo en el °C 25 [°F 77] antes de disminuciones del brillo del contraluz hasta el 50%)

Control de brillo

16 niveles (ajustados con el panel táctil o el software)

Tipo del panel táctil

Película resistente (análogo)

Resolución del panel táctil

1.024 x 1.024

Curso de la vida del panel táctil

1.000.000 veces o más

Fuentes de lengua

Japonés: 6.962 (estándares 1 de JIS y 2) (607 caracteres incluyendo del no-kanji), ANK: 158 (el coreano, chino tradicional, tailandés chino, simplificado y cirílico puede ser añadido del ajuste de la fuente del editor de plena pantalla. )

Tamaños de carácter

Fuente estándar: 8 x 8, 8 x 16, 16 x 16 y 32 x 32 fuentes del pixel, fuente de movimiento: 6 a 127 fuentes del pixel, fuente de la imagen: 8 a 72 fuentes del pixel

Tamaños de fuente

Fuente estándar: La anchura se puede ampliar hasta 8 veces. La altura se puede ampliar hasta 8 veces.*1

8 x 8 puntos

carbón de leña 40. x 30 filas

8 x 16 puntos

carbón de leña 40. x 15 filas

16 x 16 puntos

carbón de leña 20. x 15 filas

32 x 32 puntos

carbón de leña 10. x 7 filas

Tamañosde 1otrosfuentese puedenponerconelsoftwaredelredactor.

Especificaciones eléctricas

Voltaje de entrada clasificado

24 VDC

Límites del voltaje de entrada

19,2 a 28,8 VDC

Caída de voltaje permisible

ms 5 o menos

Consumo de energía

W 10,5 o menos

Avalancha actual

30 A o menos

Inmunidad de ruido

Voltaje del ruido: 1.000 Vp-p
Duración del pulso: µs 1
Tiempo de subida: 1 ns
(vía el simulador del ruido)

Resistencia del voltaje

1.000 VAC, 20 mA para 1 minuto (entre el terminal del poder y los terminales de FG)

Resistencia de aislamiento

500 VDC, 10 MΩ o más (entre el terminal del poder y los terminales de FG)

Especificaciones ambientales

Estándares de seguridad internacionales

Temperatura del aire de alrededor

0 al °C 55 [32 a °F 131]

Temperatura de almacenamiento

°C -20 a +60 [- °F 4 a 140]

Humedad ambiente

derecho de 10 a del 90% (temperatura de bulbo mojado: máximo de 39 °C [°F 102,2] - ninguna condensación)

Humedad del almacenamiento

derecho de 10 a del 90% (temperatura de bulbo mojado: máximo de 39 °C [°F 102,2] - ninguna condensación)

Polvo

0,1 mg/m3 (10-7 oz/ft3) o menos (niveles no-conductores)

Grado de contaminación

Para el uso en el ambiente del grado de contaminación 2

Gases corrosivos

Libere de gases corrosivos

Presión de aire (gama de la altitud)

800 al hPa 1.114 (2.000 m [6.561 pies] sobre nivel del mar o menos)

Resistencia de la vibración

IEC/EN 61131-2 obediente
sola amplitud 3,5 milímetro [0,14 de 5 a 9 herzios adentro.]
aceleración fija de 9 a 150 herzios: 9,8 m/s2
X, Y, direcciones de Z para 10 ciclos (aproximadamente 100 mínimos)

Resistencia de la conmoción cerebral

IEC/EN 61131-2 147 m/s obedientes2, X, Y, direcciones de Z por 3 veces

Inmunidad de la descarga electrostática

Método de la descarga del contacto: 6 kilovoltios (IEC/EN61000-4-2 nivel 3)

Memoria

Memoria del uso

Cuando usando GP-favorable EX:
- Medios: FLASH EPROM
- Área de pantalla: *Use 16MB el área de pantalla cuando se excede la capacidad del usuario del área de la fuente - por ejemplo, cuando se utiliza una fuente de la imagen o una fuente de la imagen.
- Área de la fuente del usuario: 8MB
- Área del programa de la lógica: 132KB (equivalente a 15.000 pasos) * hasta 60.000 pasos se puede convertir en software. Sin embargo, esto reduce capacidad de memoria del uso (para los datos de la pantalla) por 1 MB.
- Espacio libre: Ninguno

Sistema desprendible: No

Memoria de reserva

Cuando usando GP-favorable EX:
- Área de pantalla: SRAM 320KB
- Área variable: SRAM 64KB

Batería: Batería reemplazable/batería primaria para la copia de seguridad de datos del reloj

Exactitud de reloj

±65 sec. /month (la desviación en la temperatura ambiente y el poder está apagada)*2

2dependiendode latemperaturadefuncionamientoyde laedadde launidad, elrelojpuededesviarsede -380 a +90elsec./month. Paralossistemasdondeestáunproblemaesteniveldedesviación, elusuariodebesupervisaryhacerajustescuando sea necesario.

Especificaciones de interfaz

Serial (COM1)

Transmisión asincrónica: RS-232C, longitud de datos: 7 o 8 pedazos, pedazo de parada: 1 o 2 pedazos, paridad: Ningunos, incluso o impar, velocidad de la transmisión de datos: 2.400 a 115.200 BPS, conector: 9 D-sub (enchufe)

Serial (COM2)

Transmisión asincrónica: RS-422/485, longitud de datos: 7 o 8 pedazos, pedazo de parada: 1 o 2 pedazos, paridad: Ningunos, incluso o impar, velocidad de la transmisión de datos: 2.400 a 115.200 BPS, 187.500 BPS (MPI), conector: Perno D-sub 9 (enchufe)

USB (tipo A)

Se ajusta a USB 2,0 (tipo A) x 1
Voltaje de fuente de alimentación: 5 VDC de ± el 5%
Corriente de salida: 500 mA o menos
Distancia de la comunicación: 5 m [16,4 pies] o menos

USB (mini-b)

Se ajusta a USB 2,0 (mini-b) x 1, distancia de la comunicación: 5 m [16,4 pies] o menos

Ethernet

IEEE802.3i/IEEE802.3u, 10BaseT/100BASE-TX, conector: Enchufe modular (RJ-45) x 1

Tarjeta del SD

Ranura para la tarjeta SD x 1

Especificaciones estructurales

El poner a tierra

El poner a tierra funcional: Poner a tierra la resistencia de 100 Ω, 2m mel estándar aplicable de 2 (AWG 14) o un alambre más grueso, o sus países. (Lo mismo para los terminales de FG y del SG)

Cámara de enfriamiento

Circulación de aire natural

Estructura

TIPO 4X/13 de la nema #250 de IP65f (en el panel de delante cuando están instalados correctamente en un recinto)*3

Dimensiones externas

W169.5 x H137 x D59.5 milímetro [W6.67 x H5.39 x D2.34 adentro.]

Dimensiones del recorte del panel

W156 x H123.5 milímetro [W6.14 x H4.86 adentro.]
Área del grueso del panel: 1,6 a 5 milímetros [0,06 a 0,2 adentro.]*4

Peso

0,8 kilogramos [1,76 libras] o menos

3lacaradelanterade launidad, instaladaenunpanelsólido, se ha probadousandolascondicionesequivalentesa losestándaresmostradosenlaespecificación. Aunqueelnivelde launidadderesistenciaesequivalenteaestosestándares, losaceitesqueno debentenerningúnefectosobrelaunidadpuedendañarposiblementelaunidad. Estopuedeocurrirenáreasdondeestánpresentescualquieraceitesvaporizados, odondeloslubricantespara cuchillasde laviscosidadbajase permitenadherirsea launidadporlargos periodosdeltiempo. Silahojadelanterade laprotecciónde lacarade launidadse pelaapagado, estascondicionespuedenllevaralingresodelaceiteenlaunidadyse sugierenlasmedidasseparadasde laprotección. También, silosaceitesno-aprobadosestánpresentes, puedecausarladeformaciónolacorrosiónde lacubiertaplásticadelpanel de delante. Por lo tanto, antesdeinstalarlaunidad, estésegurode confirmareltipodecondicionesqueesténpresentesenlascondicionesde launidad. Silajuntade lainstalaciónse utilizadurante un largo periododetiempo, osilaunidadysujuntase quitandelpanel, elniveloriginalde laprotecciónno puedeser garantizado. Paramantenerelniveloriginalde laprotección, estésegurode substituirlajuntade lainstalaciónregularmente.

4paralatoleranciadimensional, todo+1/-0milímetros[+0.04/-0adentro.]yRenánguloestándebajodeR3[R0.12adentro.]. Incluso sielgruesodeparedde lainstalaciónestádentrode lagamarecomendadaparael“panelcortódimensiones”, dependiendodelmaterialde lapared, tamaño, ylaubicaciónde lainstalaciónde launidaddelGPydeotrosdispositivos, laparedde lainstalaciónpodríadeformarse. Paraevitarelcombeo, lasuperficiede lainstalaciónpuedenecesitarser fortalecido.

Dimensiones

Dimensiones externas

Dimensiones del recorte del panel

Dimensiones externas con el cable
