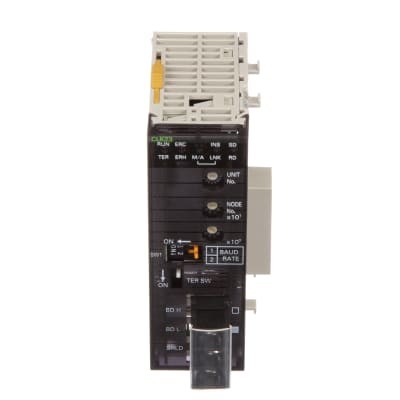

PLC CJ1W de Omron
>
|
|
| Lugar de origen | China/JAPAN |
| Nombre de la marca | Omron |
| Número de modelo | CJ1W-CLK23 |
• Las transmisiones de datos de gran capacidad son alcanzadas fácilmente sin la programación simplemente fijando las tablas de la transmisión de datos.
• Hasta 20.000 *1 envían/reciben palabras se pueden fijar por el nodo para las unidades (hasta 62.000 palabras para los tableros).
• Las transmisiones de datos se pueden realizar con hasta 4.000 palabras *2 por nodo mientras que aseguran concurrencia de los datos.
• las tablas de la transmisión de datos del Usuario-sistema pueden ser cambiadas mientras que las transmisiones de datos están actuando. *3
• Los errores para el sistema entero se pueden supervisar usando software de ayuda de la diagnosis del error y una variedad de banderas de la situación.
*1. soportó para la versión 1,2 de la unidad o más adelante.
Se apoyan *2. CJ1W-CLK23 y 3G8F7-CLK [] 3.
*3. apoyó para CJ1W-CLK23, 3G8F7-CLK [] 3, y los modelos que terminaban con “- V1”.
| Artículos | Especificaciones |
|---|---|
| Modelo | CJ1W-CLK23 3G8F7-CLK23-E CJ1W-CLK21-V1 *1 3G8F7-CLK21-EV1 *1 |
| Tipo | Atado con alambre (cable de conductor doble retorcido protegido) |
| Método de las comunicaciones | N: Método del símbolo-autobús de N |
| Código | Código de Manchester |
| Modulación | Código de la banda base |
| Sincronización | Sincronización de la bandera (se ajusta a los marcos del HDLC) |
| Formato de la trayectoria de transmisión | Método de Multidrop (tipo del autobús) |
| Velocidad de la transmisión | Los siguientes son las distancias de transmisión del máximo dependiendo de la velocidad de la transmisión. 2 mbit/s: 500 m 1 mbit/s: 800 m 500 kbits/s: 1 kilómetro |
| Transmisión máxima distancia |
|
| Distancia máxima en medio nodos |
No especificado. (La distancia de transmisión máxima se debe satisfacer para el sistema entero.) |
| Medio | Cable protegido especificado de los torsión-pares Dos alambres de señal, un escudo |
| Método de la conexión del nodo | PLC: Conexión al bloque de terminales Ordenador: Conexión usando el conector (suministrado) especial |
| Número máximo de nodos | 32 o 62 nodos *2 *3 |
| Programación aplicable Dispositivos |
CX-integrador en la CX-Uno, CX-red en el CX-programador *3, y consola programada |
| Funciones de las comunicaciones | Transmisiones de datos y servicio de mensaje |
| Número de palabras de la transmisión de datos | Envíe las palabras por nodo: máximo de 4.000 palabras (CJ1W-CLK [] 3), máximo de 1.000 palabras (el resto de las unidades) El número de envía/para recibir palabras por nodo: máximo de 12.000 palabras (Pre-Ver. 1,2) máximo de 20.000 palabras (unidad Ver. 1,2 o más adelante) El número total de envía palabras por red: 62.000 palabras máximas. |
| Áreas de la transmisión de datos | PLC: Áreas mordidas (área de CIO, área de trabajo, área del vínculo *4), memoria de los datos (DM), ordenador extendido del área del DM (EM): Memoria del acontecimiento de FinsGateway |
| Longitud de mensaje | 2.012 bytes de máximo (jefe incluyendo) |
| Funciones de RAS | Función de reserva de votación del nodo Función del autoexamen (hardware que comprueba en el inicio) Prueba de Echoback y prueba de la difusión (usando el comando de las ALETAS) Reloj de vigilancia Función del registro de errores |
| Control de error | Control de código de Manchester Control del CRC (CCITT X16 +X12 +X5 +1) |
| Artículo | Especificaciones |
|---|---|
| Modelo | CJ1W-CLK23 CJ1W-CLK21-V1 * |
| PLC aplicable | Todas las unidades de la CPU de las CJ-series |
| Número de unidades aumentables | máximo 8. |
| Sitio de la instalación | Instale sobre una placa madre de la CPU o la placa madre de la extensión (clasificada como unidad del autobús de la CPU). |
| Ubicación de almacenamiento de los parámetros de red y manualmente tablas de la transmisión de datos del sistema |
Área de unidad del bus de sistema (en el área de parámetro de la unidad de la CPU). |
| Ubicación de almacenamiento de las tablas de encaminamiento | Área de parámetro de la unidad de la CPU |
| Peso | 110 g |
| Consumo actual: 5 V en el PLC | 0,35 A |
