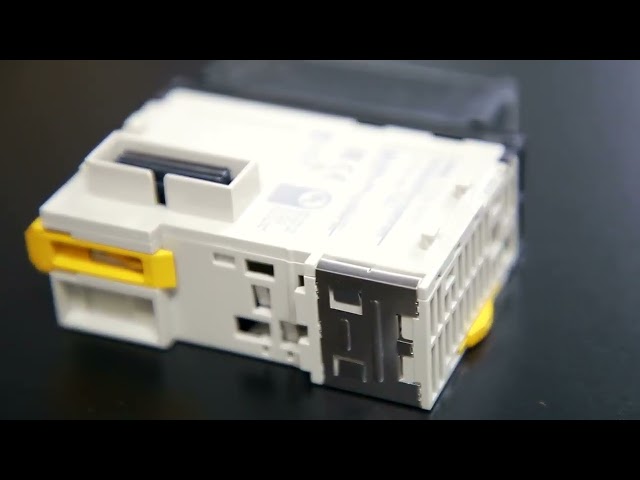

PLC CJ1W de Omron
>
|
|
| Lugar de origen | China/JAPAN |
| Nombre de la marca | Omron |
| Número de modelo | CJ1W-SCU41-V1 |
• Monte un total de hasta 16 unidades del autobús de la CPU, incluyendo estas unidades de las comunicaciones seriales, al estante de la CPU o a los estantes de la extensión para crear sistemas con hasta 32 puertos de comunicaciones seriales.
• Conecte un adaptador de vínculo de NT-AL001 RS-232C/RS-442A con el puerto de RS-232C para permitir 1: Comunicaciones de N.
• Con el CJ1W-SCU [] 2, usted puede utilizar una velocidad más rápida (hasta 230,4 Kbps) y una transferencia de datos más rápida a la unidad de la CPU para permitir la conexión con los dispositivos externos de alta velocidad.
| Artículo | Descripción | ||||||
|---|---|---|---|---|---|---|---|
| Nombre de dispositivo | Unidad de las comunicaciones seriales | ||||||
| Clasificación | Unidad del autobús de la CPU | ||||||
| Número de modelo | CJ1W-SCU22 | CJ1W-SCU32 | CJ1W-SCU42 | CJ1W-SCU21-V1 | CJ1W-SCU31-V1 | CJ1W-SCU41-V1 | |
| Serial puertos |
Puerto 1 | RS-232C | RS-422A/485 | RS-422A/485 | RS-232C | RS-422A/485 | RS-422A/485 |
| Puerto 2 | RS-232C | RS-422A/485 | RS-232C | RS-232C | RS-422A/485 | RS-232C | |
| Protocolo | Puerto 1 | Vínculo del anfitrión, macro del protocolo, entrada serial, ninguna protocolo, vínculo de NT, esclavo de Modbus-RTU, loopback la prueba, o el vínculo del anfitrión del 1:1 se puede seleccionar para cada uno puerto. *1, *2 |
El vínculo del anfitrión, la macro del protocolo, el vínculo de NT, o la prueba de loopback pueden ser seleccionado para cada puerto. Unidad Ver. 1,2 o también apoya más adelante la entrada serial, ninguna el protocolo, y el 1:1 reciben modos del vínculo. (Nota: La entrada serial puede también ser ejecutado en el modo macro.) *1 del protocolo Unidad Ver. 1,3 o también apoya más adelante el modo auxiliar de Modbus-RTU. |
||||
| Puerto 2 | |||||||
| Número de aumentable Unidades |
Unidad de la CPU | Ninguno | |||||
| Estante de la CPU | Un total de hasta 16 unidades, incluyendo todo el otra Unidades del autobús de la CPU. No restricciones en la ubicación de montaje. Sin embargo, si se utiliza una tarea de la interrupción externa, la unidad se debe montar en una de ranuras de siguiente en el estante de la CPU. Unidad de la CPU de CJ2H-CPU6 [] - EIP: Ranuras 0 a 3 CJ2H-CPU6 [], CJ2M-CPU [] [] o CJ1G/H- Unidad de la CPU de la CPU [] [] H: Ranuras 0 a 4 Unidad de la CPU de CJ1M-CPU [] []: Ranuras 0 a 2 Las tareas de la interrupción externa no serán comenzadas si la unidad se monta a cualquier otra ranura. |
Un total de hasta 16 unidades, incluyendo el resto de las unidades del autobús de la CPU. Ningunas restricciones en la ubicación de montaje. |
|||||
| Extensión Estante |
|||||||
| Datos intercambio con Unidad de la CPU |
Ordinario restauración del software interruptores y situación |
Asignado 25 palabras de las 25 palabras en el área de CIO de la unidad del autobús de la CPU (constante de intercambio de datos con la unidad de la CPU) | |||||
| Transferencia de Unidad de la CPU fijado por sistema |
Del área del DM de la unidad del autobús de la CPU, cada puerto serie se asigna 10 palabras (20 palabras totales). Los datos se transfieren de la unidad de la CPU en los tiempos siguientes: Inicio o recomienzo Instrucción de la escalera: STUP (237) Los ajustes portuarios que cambian la bandera dan vuelta EN (el área auxiliar) |
||||||
| Función de reserva simple | La función de reserva simple de la unidad de la CPU se puede utilizar a la copia de seguridad los datos macros del protocolo en el serial Unidad de las comunicaciones a la tarjeta de la memoria de la unidad de la CPU. Los datos sostenidos pueden ser restaurados o ser comparados. (La función de reserva simple se puede utilizar con las unidades de la CPU de CJ1-H y de CJ1M solamente.) |
||||||
| Consumo actual *3 |
280mA+x | 400mA | 360mA+x | 280mA+x | 380mA | 380mA+x | |
| Peso | máximo 160g. | máximo 120g. | máximo 140g. | máximo 110g. | máximo 110g. | máximo 110g. | |
| Especificaciones generales | Se ajusta a las especificaciones generales para CJ Serise. | ||||||
