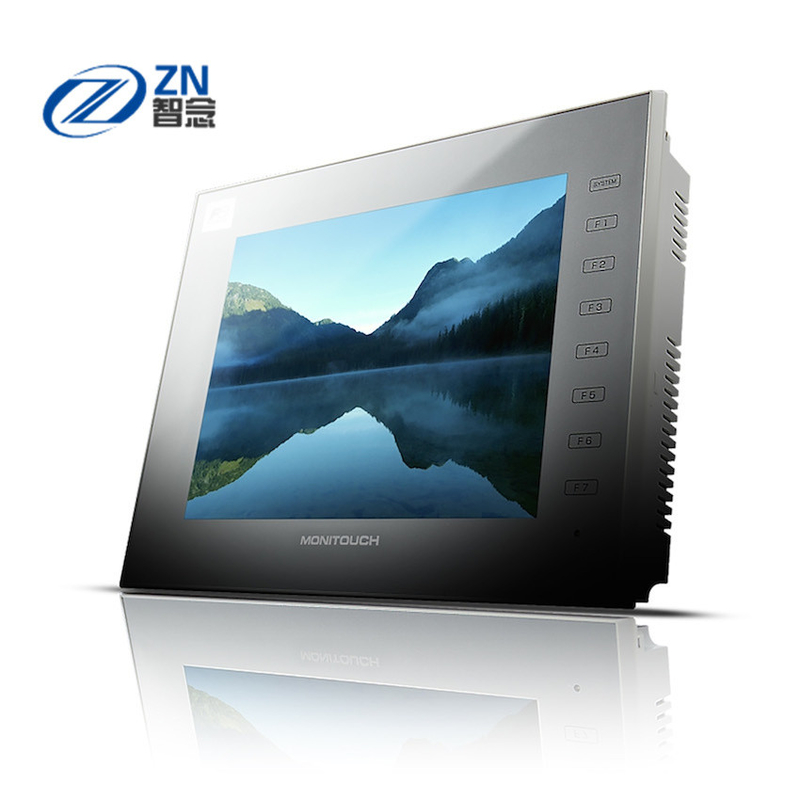

Fuji HMI eléctrico
>
|
| Lugar de origen | China/JAPAN |
| Nombre de la marca | FUJI |
| Número de modelo | V9100iS |
| V9100iS | ||
|---|---|---|
| Fuente de alimentación | Voltaje clasificado | 100-240V CA 24V DC |
| Gama permitida de voltaje | CA: -15%, +10%/DC: el ±10% | |
| Apagón momentáneo permitido | CA dentro de 20ms, DC dentro de 1ms | |
| Demanda (grado máximo) | CA: 70VA o menos DC: 28W o menos | |
| Resistencia de aislamiento | DC500V 10MΩ o más | |
| Ambiente físico | Temperatura ambiente | 0~50℃ *1 |
| Humedad ambiente | 85%RH o menos (sin la condensación del rocío) *1 | |
| Altitud de la operación | 2.000 metros o más bajos | |
| Atmósfera | No ser expuesto al gas corrosivo, o al polvo conductor | |
| Temperatura de almacenamiento | -10~60℃ *1 | |
| Humedad del almacenamiento | 85%RH o menos (sin la condensación del rocío) *1 | |
| Categoría de sobretensión | Categoría II | |
| Grado de contaminación | Grado de contaminación 2 | |
| Condiciones de funcionamiento mecánicas | Resistencia a la oscilación | Cumple con frecuencia de la vibración de JIS B 3502 (IEC61131-2): 5-9Hz, pulsando con: 3.5m m, 9-150Hz, aceleración: 9.8m/s2 (1G), X, Y, Z: 3 direcciones (10 veces cada uno) |
| Resistencia a chocar | Cumple con la aceleración máxima de JIS B 3502 (IEC61131-2): 147m/s2 (15G), X, Y, Z: 3 direcciones, tres veces cada uno (18 veces en total) |
|
| Condiciones de funcionamiento eléctricas | Resistencia a divulgar | Voltaje del ruido: 1,500Vp-p, anchura de pulso: 1μs, tiempo de subida de pulso: 1ns |
| Resistencia a la descarga estática | Cumple con IEC61000-4-2, contacto: 6kV, aire: 8kV | |
| Condiciones de la instalación | El poner a tierra | Poner a tierra resistencia: Menos que 100Ω, separación de FG/SG |
| Estructura | Panel de delante: Cumple con IP66, tipo 4X/13 *2 (cuando la junta impermeable está instalada) Cubierta posterior: Cumple con IP20 Forma: Sola unidad, método de la instalación: Montaje del panel |
|
| Sistema de enfriamiento | Refrigeración por aire natural | |
| Dimensiones W*H*D (milímetros) | 303.8×231.0×54.0 | |
| Recorte del panel (milímetros) | 289.0×216.2 (+0.5/-0) | |
| Color del caso | Gris claro (vivienda delantera negra para el modelo negro) |
|
| Material | Resina de la PC | |
| Memoria de pantalla (DE) | 64MB | |
|---|---|---|
| Memoria de reserva (SRAM) | 800KB | |
| Exhibición | Dispositivo de exhibición | Color TFT LCD |
| Resolución | 800×600 | |
| Tamaño de la exhibición | 10,4 ″ | |
| Colores | 16,7 millones de *3 | |
| Contraluz | LED | |
| Vida del contraluz | 70.000 horas | |
| Interruptor del tacto | Tipo | Película análoga de la resistencia |
| Interruptor de la función | Cantidad | 8 |
| Interfaz externo | Perno D-sub 9 (CN1) | RS-232C/RS-485 (de dos hilos)/RS-422 (del sistema sistema 4-wire), Tipo asincrónico, longitud de datos: 7,8 pedazos, paridad: incluso, impar, ninguno, Pedazo de parada: 1, 2 pedazos, velocidad: 4800, 9600, 19200, 38400, 57600, 76800, 115200, 187500 *4bps |
| Perno modular 8 (MJ1/MJ2) |
RS-232C/RS-485 (sistema de dos hilos), tipo asincrónico, Longitud de datos: 7,8 pedazos, paridad: incluso, impar, ninguno, pare el pedazo: 1, 2 pedazos, Velocidad: 4800, 9600, 19200, 38400, 57600, 76800, 115200 BPS |
|
| Tarjeta del SD | Una ranura para tarjeta proporcionada como estándar | |
| Ethernet | 1ch, Velocidad: 100Mbps, 10Mbps |
|
| LAN inalámbrico *5 | Cumple con IEEE802.11b/g/n (2.4GHz) | |
| USB | Tipo A, tipo mini-b (Ver.2.0) | |
| Salida de sonido | 1ch proporcionó como estándar | |
| Reloj | Período de reserva | 5 años (temperatura ambiente 25°C) |
| Exactitud del calendario | Sec de Gap ±90. por el mes (temperatura ambiente 25°C, cuando el poder no se suministra) | |
| Estándar | Marca de CE *6 | EN61000-6-2, EN61000-6-4 *8 |
| CUL *6 del ・ de la UL | UL61010-1, UL61010-2-201 *7, ANSI/ISA 12.12.01 *2 | |
| Kc *8*9 | Obediente | |
| Acto de radio *5 | Japón: TELEC | |
| Clasificación *6*8*10 estándar | Nipón Kaiji Kyokai (NK) Oficina de envío americana (ABS) El registro de Lloyd del envío (LR) Det Norske Veritas (DNV) |
