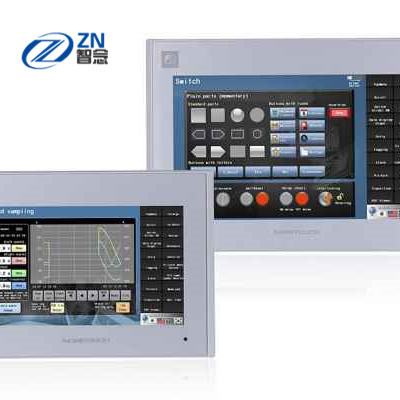

Fuji HMI eléctrico
>
|
| Lugar de origen | China/JAPAN |
| Nombre de la marca | FUJI |
| Número de modelo | V9100IC |
| V9100iC | ||
|---|---|---|
| Fuente de alimentación | Voltaje clasificado | 100-240V CA 24V DC |
| Gama permitida de voltaje | CA: -15%, +10%/DC: el ±10% | |
| Apagón momentáneo permitido | CA dentro de 20ms, DC dentro de 1ms | |
| Demanda (grado máximo) | CA: 50VA o menos DC: 17W o menos | |
| Resistencia de aislamiento | DC500V 10MΩ o más | |
| Ambiente físico | Temperatura ambiente | 0~50℃*1 |
| Humedad ambiente | 85%RH o menos (sin la condensación del rocío) *1 | |
| Altitud de la operación | 2.000 metros o más bajos | |
| Atmósfera | No ser expuesto al gas corrosivo, o al polvo conductor | |
| Temperatura de almacenamiento | -10~60℃*1 | |
| Humedad del almacenamiento | 85%RH o menos (sin la condensación del rocío) *1 | |
| Categoría de sobretensión | Categoría II | |
| Grado de contaminación | Grado de contaminación 2 | |
| Condiciones de funcionamiento mecánicas | Resistencia a la oscilación | Cumple con frecuencia de la vibración de JIS B 3502 (IEC61131-2): 5-9Hz, pulsando con: 3.5m m, 9-150Hz, aceleración: 9.8m/s2 (1G), X, Y, Z: 3 direcciones (10 veces cada uno) |
| Resistencia a chocar | Cumple con la aceleración máxima de JIS B 3502 (IEC61131-2): 147m/s2 (15G), X, Y, Z: 3 direcciones, tres veces cada uno (18 veces en total) |
|
| Condiciones de funcionamiento eléctricas | Resistencia a divulgar | Voltaje del ruido: 1,500Vp-p, anchura de pulso: 1μs, tiempo de subida de pulso: 1ns |
| Resistencia a la descarga estática | Cumple con IEC61000-4-2, contacto: 6kV, aire: 8kV | |
| Condiciones de la instalación | El poner a tierra | Poner a tierra resistencia: Menos que 100Ω, separación de FG/SG |
| Estructura | Panel de delante: Cumple con IP66, tipo 4X/13 *2 (cuando la junta impermeable está instalada) Cubierta posterior: Cumple con IP20 Forma: Sola unidad, método de la instalación: Montaje del panel |
|
| Sistema de enfriamiento | Refrigeración por aire natural | |
| Dimensiones W*H*D (milímetros) | 303.8×231.0×54.0 | |
| Recorte del panel (milímetros) | 289.0×216.2 (+0.5/-0) | |
| Color del caso | Gris claro (vivienda delantera negra para el modelo negro) |
|
| Material | Resina de la PC | |
| Memoria de pantalla (DE) | 64MB | |
|---|---|---|
| Memoria de reserva (SRAM) | 800KB | |
| Exhibición | Dispositivo de exhibición | Color TFT LCD |
| Resolución | 640×480 | |
| Tamaño de la exhibición | 10,4 ″ | |
| Colores | 16,7 millones de *3 | |
| Contraluz | LED | |
| Vida del contraluz | 70.000 horas | |
| Interruptor del tacto | Tipo | Película análoga de la resistencia |
| Interruptor de la función | Cantidad | 8 |
| Interfaz externo | Perno D-sub 9 (CN1) | RS-232C/RS-485 (de dos hilos)/RS-422 (del sistema sistema 4-wire), Tipo asincrónico, longitud de datos: 7,8 pedazos, paridad: incluso, impar, ninguno, Pedazo de parada: 1, 2 pedazos, velocidad: 4800, 9600, 19200, 38400, 57600, 76800, 115200, 187500*4bps |
| Perno modular 8 (MJ1/MJ2) |
RS-232C/RS-485 (sistema de dos hilos), tipo asincrónico, Longitud de datos: 7,8 pedazos, paridad: incluso, impar, ninguno, pare el pedazo: 1, 2 pedazos, Velocidad: 4800, 9600, 19200, 38400, 57600, 76800, 115200 BPS |
|
| Tarjeta del SD | Una ranura para tarjeta proporcionada como estándar | |
| Ethernet | 1ch, Velocidad: 100Mbps, 10Mbps |
|
| LAN inalámbrico | - | |
| USB | Tipo A, tipo mini-b (Ver.2.0) | |
| Salida de sonido | - | |
| Reloj | Período de reserva | 5 años (temperatura ambiente 25°C) |
| Exactitud del calendario | Sec de Gap ±90. por el mes (temperatura ambiente 25°C, cuando el poder no se suministra) | |
| Estándar | Marca de CE *5 | EN61000-6-2, EN61000-6-4 |
| CUL *5 del ・ de la UL | UL61010-1, UL61010-2-201*6 | |
| Kc *7 | Obediente | |
| Acto de radio | - | |
| Estándar de la clasificación | - |
(Unidad: milímetro)
| Vista lateral | Vista delantera | Vista posterior |
|---|---|---|
|
|
|
| Visión inferior | Recorte del panel |
|---|---|
 |
|
ExhibiciónInterruptor de la funciónLámpara del poderConector de la unidad de la comunicación (EXT1)Gancho de la prevención de la caídaConector opcional de la unidad (EXT2)Acceso LED de la tarjeta del SDTenedor de bateríaInterruptor DIPAgujero de la tenencia del cable del USBConector de tarjeta del SDConector de salida de sonido (AUDIO)Bloque de terminales de la potencia de entradaEnchufe modular 1 (MJ1)Enchufe modular 2 (MJ2)Conector del PLC (CN1)Puerto 100BASE-TX/10BASE-T (LAN)USB-A (UA)USB mini-b (U-B)Agujero del tornilloÉntrenos en contacto con en cualquier momento
