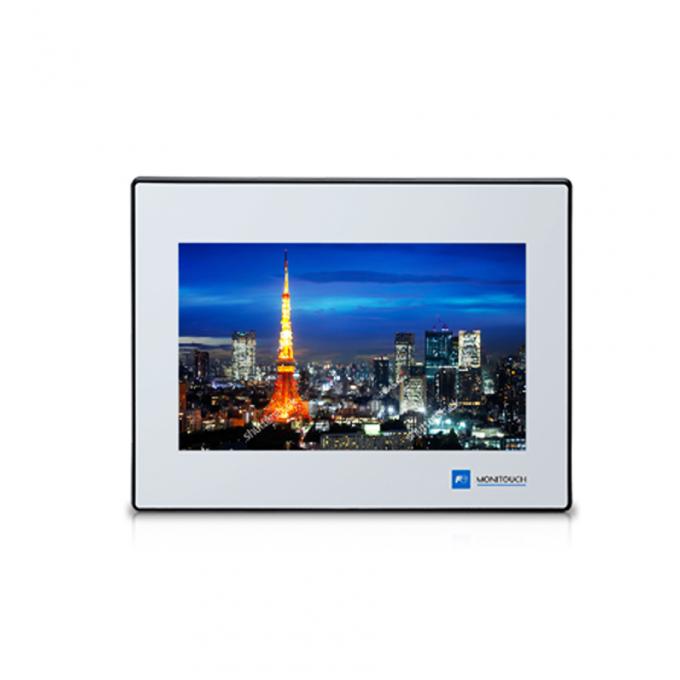

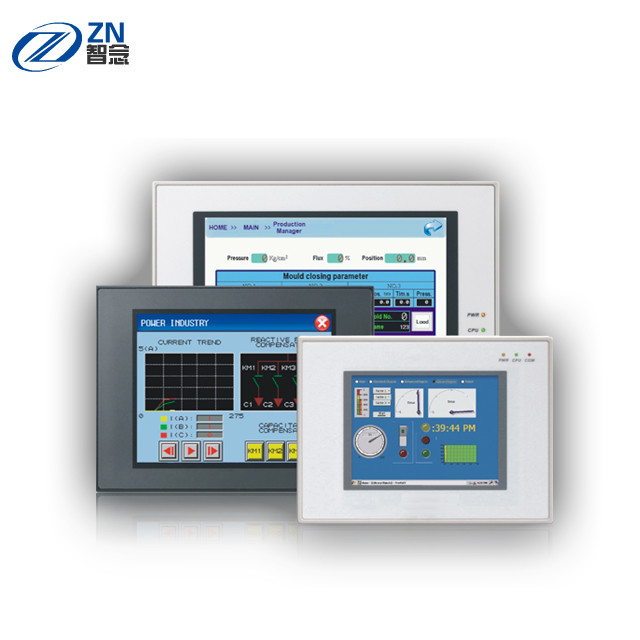

Fuji HMI eléctrico
>
|
| Lugar de origen | China/JAPAN |
| Nombre de la marca | FUJI |
| Número de modelo | TS2060I |
| TS2060 | TS2060i | ||
|---|---|---|---|
| Fuente de alimentación | Voltaje clasificado | 24VDC | |
| Gama permitida de voltaje | 24VDC ± el 10% | ||
| Apagón momentáneo permitido | Dentro de 1ms | ||
| Demanda (grado máximo) | 13W o menos | ||
| Resistencia de aislamiento | Entre el terminal externo de DC y FG: 500VDC 10MΩ o más | ||
| Ambiente físico | Temperatura ambiente | 0 degC ~ +50 degC *1 | |
| Humedad ambiente | 85%RH o menos (sin la condensación del rocío) *1 | ||
| Altitud de la operación | 2.000 metros o más bajos | ||
| Atmósfera | No ser expuesto al gas corrosivo, o al polvo conductor | ||
| Temperatura de almacenamiento | -10 ~ 60 degC *1 | ||
| Humedad del almacenamiento | 85%RH o menos (sin la condensación del rocío) *1 | ||
| Categoría de sobretensión | Categoría II | ||
| Nivel de contaminación | Nivel 2 | ||
| Condiciones de funcionamiento mecánicas | Resistencia a la oscilación | Cumple con frecuencia de la vibración de JIS B 3502 (IEC61131-2): 5-9Hz, pulsando con: 3.5m m, 9-150Hz, aceleración: 9.8m/s2 (1G), X, Y, Z: 3 direcciones (10 veces cada uno) | |
| Resistencia a chocar | Cumple con la aceleración máxima de JIS B 3502 (IEC61131-2): 147m/s2 (15G), X, Y, Z: 3 direcciones, tres veces cada uno (18 veces en total) | ||
| Condiciones de funcionamiento eléctricas | Resistencia a divulgar | Voltaje del ruido: 1,000Vp-p, anchura de pulso: 1μs, tiempo de subida de pulso: 1ns | |
| Resistencia a la descarga estática | Cumple con IEC61000-4-2, contacto: 6kV, aire: 8kV | ||
| Condiciones de la instalación | El poner a tierra | Poner a tierra resistencia: Menos que 100Ω, separación de FG/SG | |
| Estructura de protección | Panel de delante: Cumple con (cuando la junta impermeable está instalada) la cubierta posterior IP65: Cumple con IP20 | ||
| Método de la instalación | Montaje del panel | ||
| Sistema de enfriamiento | Refrigeración por aire natural | ||
| Dimensiones W*H*D (milímetros) | 182,5 x 138,8 x 45.8m m | ||
| Recorte del panel (milímetros) | 174,0 (- 0, +0,5) x 131,0 (- 0, +0,5) milímetro (lo mismo que V806/V606e) | ||
| Color del caso | Negro | ||
| Batería | Tipo batería de litio, curso de la vida de la moneda: 5 años (degC de la temperatura ambiente 25) | ||
| Material | PC | ||
| TS2060 | TS2060i | ||
|---|---|---|---|
| Memoria del programa de la pantalla (DE) | 2.5MB | 10.5MB | |
| Memoria de reserva (SRAM) | 128KB | 512KB | |
| Fuentes de movimiento | N/A | Apoyado | |
| Exhibición | Dispositivo de exhibición | Color TFT | |
| Resolución | 320 x 240 | ||
| Tamaño de la exhibición | 5,7" (QVGA) | ||
| Colores | 65.536 colores (selección de 32K/256/128/monochrome disponible con la configuración de los programas.) | ||
| Contraluz | LED | ||
| Curso de la vida del contraluz | 50.000 horas | ||
| Interruptor del tacto | Tipo | Película análoga de la resistencia | |
| Interruptores de la función | Número de los interruptores de la función | 6 | |
| Interfaz externo | 9 perno D-sub *2 | N/A | RS-232C/RS-422/485, tipo asincrónico, longitud de datos: 7, 8 pedazos, paridad: incluso, impar, ninguno, pare el pedazo: 1, 2 pedazos, velocidad: 4800, 9600, pedazo de parada: 1, 2 pedazos, velocidad: 4800, 9600, 19200, 38400, 57600, 76800, 115200 BPS |
| Perno modular 8 (MJ1/MJ2) | RS-232C/RS-422 (4-wire) *3, RS-485 (de dos hilos), tipo asincrónico, longitud de datos: 7,8 pedazos, paridad: incluso, impar, ninguno, pare el pedazo: 1, 2 pedazos, velocidad: 4800, 9600, 19200, 38400, 57600, 76800, 115200, 187500 BPS de *4 | ||
| Tarjeta del SD | N/A | 1 ranura, como equipo estándar (tarjeta de SD/SDHC) | |
| Ethernet | N/A | 1CH, 100Mbps/10Mbps | |
| USB | Tipo mini-b (Ver.2.0) | Tipo A, tipo mini-b (Ver.2.0) | |
| Unidad de la comunicación | N/A | CUR-xx apoyado | |
| Reloj | Período de reserva | 5 años (degC de la temperatura ambiente 25) | |
| Exactitud del calendario | W/ fuente de alimentación: sec del hueco ±210. por el mes (degC de la temperatura ambiente 25) sin fuente de alimentación: sec del hueco ±90. por el mes (degC de la temperatura ambiente 25, cuando se utiliza la copia de seguridad de batería.) | ||
| Estándares | CE | EN61000-6-2, EN61000-6-4 | |
| UL/cUL | UL61010-1, UL61010-2-201 | ||
| Kc | Obediente | ||
