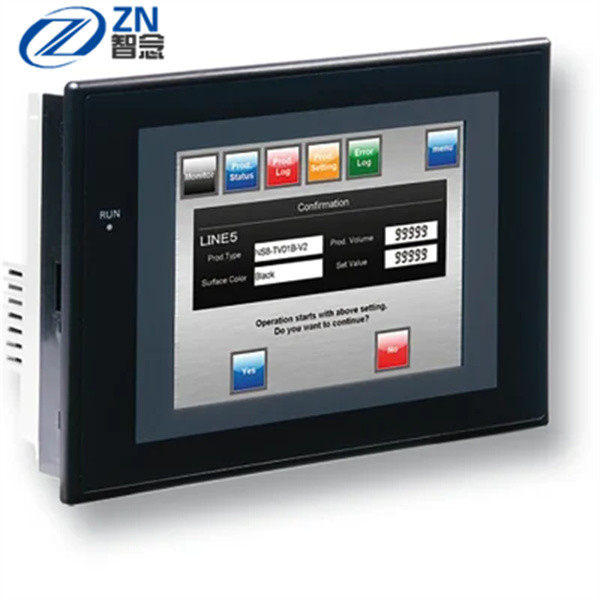

Pantalla táctil de Omron HMI
>
|
| Lugar de origen | China/JAPAN |
| Nombre de la marca | Omron |
| Número de modelo | NS5-TQ 10 B.V. 2 |
|
Serie |
NS5-V2 |
||||||||
|---|---|---|---|---|---|---|---|---|---|
|
Modelo |
NS5- |
NS5- |
NS5- |
NS5- |
NS5- |
NS5- |
NS5- |
NS5- |
|
|
Puerto Ethernet incorporado |
No |
Sí |
No |
Sí |
No |
Sí |
No |
Sí |
|
|
Color del caso |
De marfil |
Negro |
De marfil |
Negro |
|||||
|
Dispositivo de exhibición |
Color TFT LCD |
Alto-luminancia TFT *1 del color |
|||||||
|
Área de presentación eficaz |
Altura 88,4 milímetro (5,7 pulgadas) del × de la anchura 117,2 |
||||||||
|
Colores de la exhibición |
256 colores |
||||||||
|
Número de puntos |
320 vertical horizontal del punto del × 240 del punto |
||||||||
|
Ángulo de visión |
Izquierda/derecho: 80 °, top: 80 °, parte inferior: ° 60 |
||||||||
|
Capacidad de datos de la pantalla |
60 MBYTEs |
||||||||
|
Datos de imagen (imágenes del BMP o del JPG) |
32.768 colores |
||||||||
|
Tarjeta de memoria |
Apoyado |
||||||||
|
Función del monitor de la escalera |
No apoyado |
||||||||
|
Ayuda de la unidad de la entrada de video |
No apoyado |
||||||||
|
Regulador Link Interface Unit |
No apoyado |
||||||||
|
Contraluz |
Vida de servicio *3 |
75.000 horas de mínimo. |
|||||||
|
Brillo |
De tres niveles o ajuste llano del brillo 32 de la pantalla del panel táctil. *4 |
||||||||
|
Error del contraluz |
El error se detecta automáticamente, y el indicador FUNCIONADO CON destella verde como notificación. |
||||||||
|
Tacto |
Método |
Tipo resistente de la membrana de la matriz |
|||||||
|
Número de interruptores |
300 (20 vertical horizontal del × 15) 16 puntos del × 16 para cada interruptor |
||||||||
|
Entrada |
Piezosensible |
||||||||
|
Vida de servicio |
1.000.000 operaciones del tacto. |
||||||||
|
Exhibición |
Etiquetas |
Puede ser especificado en CX-diseñador. La fuente, el estilo, y el tamaño pueden ser especificados. |
|||||||
|
Números, alarmas, |
Gótico escalable: Ampliación: 6 a 255 puntos |
||||||||
|
Idiomas apoyadas |
Gótico, áspero escalable, estándar, y se pueden utilizar muy bien para 42 idiomas. |
||||||||
|
Texto |
Color |
256 colores |
|||||||
|
Estilo de fuente (solamente |
Intrépido o cursivo |
||||||||
|
Alineación vertical |
Top, centro, o parte inferior |
||||||||
|
Alineación horizontal |
Izquierdo-justificado, centrado, o justificado a la derecha |
||||||||
|
Parpadeo |
Apoyo de los objetos |
Objetos funcionales: Seleccione de hasta 10 tipos de ajustes registradoes del parpadeo. |
|||||||
|
Unidades y ajustes numéricos de la escala |
máximo 1,000. |
||||||||
|
Ajustes de la alarma/del acontecimiento |
máximo 5.000. |
||||||||
|
Interfaz de la extensión |
Para las unidades de interfaz de la extensión |
||||||||
La luminancia de la serie de *1. NS5-TQ (alta luminancia TFT) es mejor que la de la serie de NS5-SQ por cerca de 110 cd/m2.
*2. entre en contacto con su representante más cercano de OMRON para substituir el contraluz.
*3. Éste es el tiempo estimado antes de que el brillo sea reducido por mitad en la temperatura ambiente y la humedad. No es
valor garantizado.
La vida de servicio será acortada dramáticamente si la pinta se utiliza en las bajas temperaturas. Por ejemplo, usando la pinta en
las temperaturas de 0°C reducirán la vida de servicio a aproximadamente 10.000 horas (valor de referencia).
*4. no. 15Z0 de la porción o más adelante de los modelos NS5.
*5. Esta función no indica que se ha alcanzado la vida de servicio. Detecta cuando el contraluz no se enciende debido a
desconexión u otros errores.
La detección de error del contraluz indica que todos los contraluces (2) están apagados.
