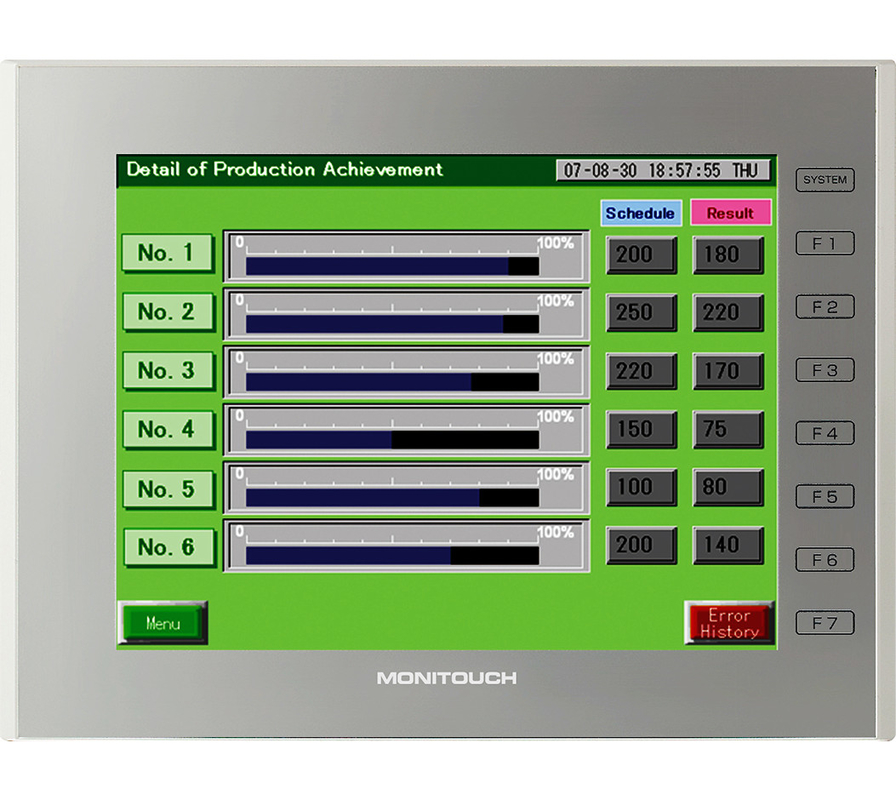

Electrónica de V9100iCD Hakko (por Fuji eléctrico) | Serie de Monitouch V9

Fabricante: Electrónica de Hakko (por Fuji eléctrico)

Producto ningún: V9080iCD

Tipo de producto: Serie de Monitouch V9

Fuente de alimentación:-

Voltaje clasificado: DC24V

Gama permitida de voltaje: el ±10%

Apagón momentáneo permitido: dentro de 1ms

Demanda (grado máximo): 17W o menos

Resistencia de aislamiento:-

DC500V 10MO o más

Ambiente físico:-

Temperatura ambiente: ¿0~50? *1

Humedad ambiente: 85%RH o menos (sin la condensación del rocío) *1

Altitud de la operación: 2.000 metros o más bajos

Atmósfera: No ser expuesto al gas corrosivo, o al polvo conductor

Temperatura de almacenamiento: ¿-10~60? *1

Temperatura de almacenamiento: 85%RH o menos (sin la condensación del rocío) *1

Categoría de sobretensión: Categoría II

Nivel de contaminación: Nivel 2

Condiciones de funcionamiento mecánicas:-

Resistencia a la oscilación: Cumple con frecuencia de la vibración de JIS B 3502 (IEC61131-2): 5~9Hz, pulsando con: 3.5m m, 9~150Hz, aceleración: 9.8m/s2 (1G), X, Y, Z: 3 direcciones (10 veces cada uno)

Resistencia a chocar: Cumple con la aceleración máxima de JIS B 3502 (IEC61131-2): 147m/s2 (15G), X, Y, Z: 3 direcciones, tres veces cada uno (18 veces en total)

Condiciones de funcionamiento eléctricas:-

Resistencia a divulgar: Voltaje del ruido: 1,500Vp-p, anchura de pulso: 1µs, tiempo de subida de pulso: 1ns

Resistencia a la descarga estática: Cumple con IEC61000-4-2, contacto: 6kV, aire: 8kV

Condiciones de la instalación:-

El poner a tierra: Poner a tierra resistencia: Menos que 100O, separación de FG/SG

Estructura: Panel de delante: Cumple con IP66, tipo 4X/13 (cuando la junta impermeable está instalada) *2

Cubierta posterior: Cumple con IP20

Forma: Sola unidad, método de la instalación: Montaje del panel

Sistema de enfriamiento: Refrigeración por aire natural

Dimensiones W*H*D (milímetro): 235.0×180.0×48.9

Dimensiones W*H*D (milímetro): 220.5×165.5 (+0.5/-0)

Color del caso: Gris claro

Material: PC

Memoria de pantalla (DE): 64MB

Memoria de reserva (SRAM): 800KB

Exhibición:

Dispositivo de exhibición: Color TFT LCD

Resolución: 640×480

Tamaño de la exhibición: ¿8,4?

Colores: 16,7 million*3

Contraluz: LED

Vida del contraluz: 70.000 horas

Interruptor del tacto:

Tipo: Película análoga de la resistencia

Interruptor de la función:

Cantidad: 8

Interfaz externo:-

Perno D-sub 9 (CN1): RS-232C/RS-422/485, tipo asincrónico, longitud de datos: 7,8 pedazos, paridad: incluso, impar, ninguno, pare el pedazo: 1, 2 pedazos, velocidad: 4800, 9600, 19200, 38400, 57600, 76800, 115200,187500*4bps

Perno modular 8 (MJ1/MJ2): RS-232C/RS-422/485 (sistema de dos hilos), tipo asincrónico, longitud de datos: 7,8 pedazos, paridad: incluso, impar, ninguno, pare el pedazo: 1, 2 pedazos, velocidad: 4800, 9600, 19200, 38400, 57600, 76800, 115200 BPS

Tarjeta del SD: Una ranura para tarjeta proporcionada como estándar

Ethernet: 1ch, velocidad: 100Mbps, 10Mbps

Peso del envío: 7 kilogramos
