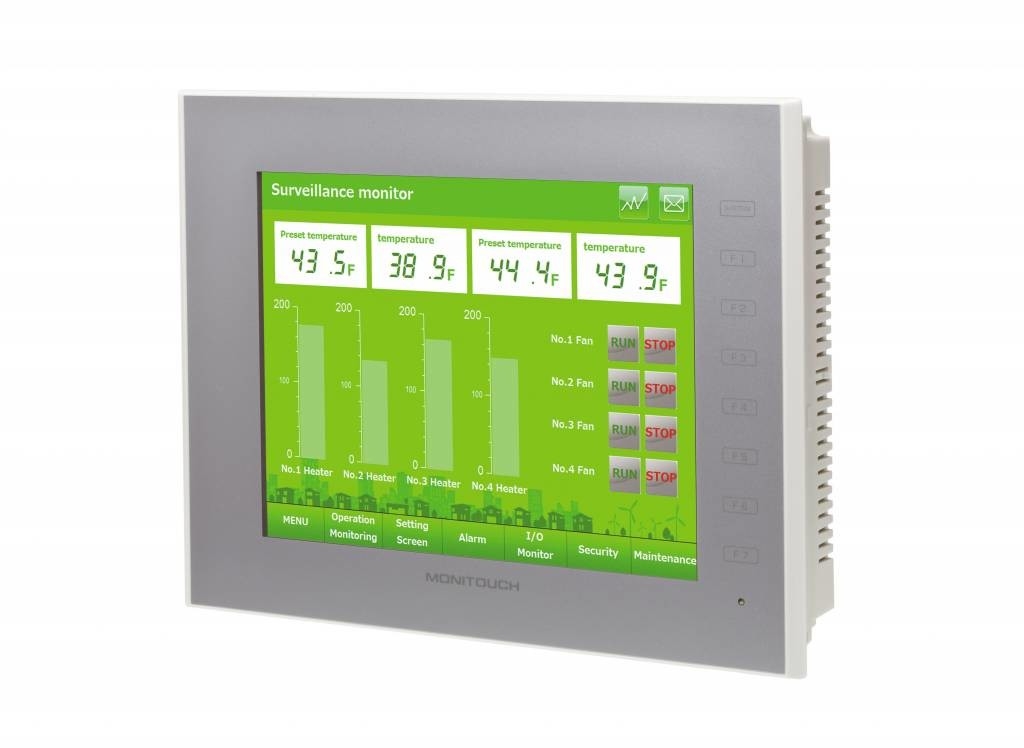

Electrónica de Hakko (por Fuji eléctrico) Monitouch V9060iTD

V9060iTD

Modelo de Lite

5,7 pulgadas

TFT VGA

el 16.7M Colors

Fuente de alimentación:-

Voltaje clasificado: DC24V

Gama permitida de voltaje: ±10

Apagón momentáneo permitido: dentro de 1ms

Demanda (grado máximo): 17W o menos

Resistencia de aislamiento: DC500V 10M o más

Ambiente físico:-

Temperatura ambiente: 0 50 *1

Humedad ambiente: 85%RH o menos (sin la condensación del rocío) *1

Altitud de la operación: 2.000 metros o más bajos

Atmósfera: No ser expuesto al gas corrosivo, o al polvo conductor

Temperatura de almacenamiento: 10 60 *1

Temperatura de almacenamiento: 85%RH o menos (sin la condensación del rocío) *1

Categoría de sobretensión: Categoría II

Nivel de contaminación: Nivel 2

Condiciones de funcionamiento mecánicas:-

Resistencia a la oscilación: Cumple con frecuencia de la vibración de JIS B 3502 (IEC61131-2): 5 9Hz, pulsando con: 3.5m m,
9 150Hz, aceleración: 9.8m/s2 (1G), X, Y, Z: 3 direcciones (10 veces cada uno)

Resistencia a chocar: Cumple con la aceleración máxima de JIS B 3502 (IEC61131-2): 147m/s2 (15G), X, Y, Z:
3 direcciones, tres veces cada uno (18 veces en total)

Condiciones de funcionamiento eléctricas:-

Resistencia a divulgar: Voltaje del ruido: 1,000Vp-p, anchura de pulso: 1 s, tiempo de subida de pulso: 1ns

Resistencia a la descarga estática: Cumple con IEC61000-4-2, contacto: 6kV, aire: 8kV

Condiciones de la instalación:-

El poner a tierra: Poner a tierra resistencia: Menos de 100, separación de FG/SG

Estructura: Panel de delante: Cumple con IP66, tipo 4X/13 (cuando la junta impermeable está instalada)
Cubierta posterior: Cumple con IP20
Forma: Sola unidad, método de la instalación: Montaje del panel

Sistema de enfriamiento: Refrigeración por aire natural

Dimensiones W*H*D (milímetro): 182.5×138.8×53.0

Dimensiones W*H*D (milímetro): 174.0×131.0 +0.5/-0

Color del caso: Gris claro

Material: PC

Memoria de pantalla (DE):- 64MB

Memoria de reserva (SRAM):- 800KB

Exhibición: - Dispositivo de exhibición: Color TFT LCD

Resolución: 640×480

Tamaño de la exhibición: 5,7

Colores: 260.000 *2

Contraluz: LED

Vida del contraluz: 50.000 horas

Interruptor del tacto: - Tipo: Película análoga de la resistencia

Interruptor de la función: - Cantidad: 6

Interfaz externo: - Perno D-sub 9 (CN1) *3: RS-232C/RS-422/485, tipo asincrónico,
Longitud de datos: 7,8 pedazos, paridad: incluso, impar, ninguno,
Pedazo de parada: 1, 2 pedazos, velocidad: 4800, 9600, 19200, 38400, 57600, 76800, 115200,187500*4bps

Perno modular 8
(MJ1/MJ2): RS-232C/RS-422/485 (sistema de dos hilos), tipo asincrónico,
Longitud de datos: 7,8 pedazos, paridad: incluso, impar, ninguno, pare el pedazo: 1, 2 pedazos, velocidad: 4800, 9600,
19200, 38400, 57600, 76800, 115200 BPS

Tarjeta del SD: Una ranura para tarjeta proporcionada como estándar

Ethernet: 1ch,
Velocidad: 100Mbps, 10Mbps

LAN inalámbrico:-

USB: Mecanografíe un tipo mini-b (Ver.2.0)

Salida de sonido:-

Reloj: - Período de reserva: 5 años (temperatura ambiente 25°C)

Exactitud del calendario: Sec de Gap ±90. por el mes (temperatura ambiente 25°C, cuando el poder no se suministra)

Estándar: - Marca de CE: EN61000-6-2, EN61000-6-4

CUL de la UL: UL508, ANSI/ISA 12.12.01

Kc: Obediente

Acto de radio:-

Memoria de pantalla (DE):- 64MB

Memoria de reserva (SRAM):- 800KB

Exhibición: - Dispositivo de exhibición: Color TFT LCD

Resolución: 640×480

Tamaño de la exhibición: 5,7

Colores: 260.000 *2

Contraluz: LED

Vida del contraluz: 50.000 horas

Interruptor del tacto: - Tipo: Película análoga de la resistencia

Interruptor de la función: - Cantidad: 6

Interfaz externo: - Perno D-sub 9 (CN1) *3: RS-232C/RS-422/485, tipo asincrónico

Longitud de datos: 7,8 pedazos, paridad: incluso, impar, ninguno,

Pedazo de parada: 1, 2 pedazos, velocidad: 4800, 9600, 19200, 38400, 57600, 76800, 115200,187500*4bps

Perno modular 8

(MJ1/MJ2): RS-232C/RS-422/485 (sistema de dos hilos), tipo asincrónico,

Longitud de datos: 7,8 pedazos, paridad: incluso, impar, ninguno, pare el pedazo: 1, 2 pedazos, velocidad: 4800, 9600, 19200, 38400, 57600, 76800, 115200 BPS

Tarjeta del SD: Una ranura para tarjeta proporcionada como estándar

Ethernet: 1ch

Velocidad: 100Mbps, 10Mbps

LAN inalámbrico:-

USB: Mecanografíe un tipo mini-b (Ver.2.0)

Salida de sonido:-

Reloj: - Período de reserva: 5 años (temperatura ambiente 25°C)

Exactitud del calendario: Sec de Gap ±90. por el mes (temperatura ambiente 25°C, cuando el poder no se suministra)

Estándar: - Marca de CE: EN61000-6-2, EN61000-6-4

CUL de la UL: UL508, ANSI/ISA 12.12.01

Kc: Obediente

Acto de radio:-

Peso del envío: 3 kilogramos
