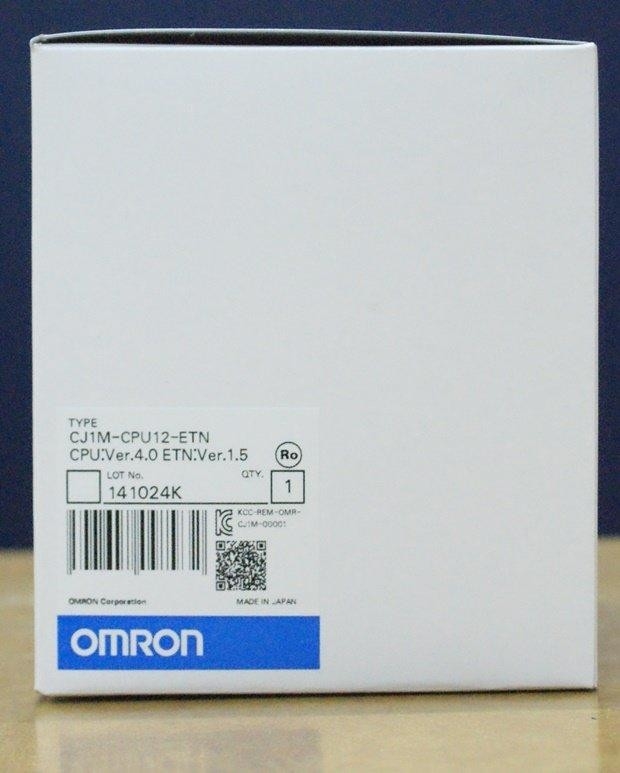

PLC CJ1W de Omron
>
|
|
| Lugar de origen | China/JAPAN |
| Nombre de la marca | Omron |
| Número de modelo | CJ1M-CPU12-ETN |
• 90 × compacto 65 milímetro (dimensiones del × de H D) es primera clase en la industria.
• Unidad de la CPU de las CJ-series de SYSMAC con la función de una unidad de Ethernet.
• El elemento funcional de la CPU tiene la misma función que un CJ1M-CPU11/12/13. Permite el uso eficaz de aplicaciones heredadas.
• El MB de gran capacidad hasta 128 de las tarjetas de memoria se puede instalar, y utilizar la copia de seguridad a los ajustes del programa y del sistema, o a los datos del cliente del registro.
• El sistema de instrucción grande puede apoyar usos diversos. Cuatro tipos de programación se apoyan (escalera, texto estructurado, las cartas secuenciales de la función, y las listas de la instrucción), con aproximadamente 400 instrucciones y 800 variaciones de la instrucción.
• Estas unidades de la CPU de las CJ-series apoyan la programación estructurada usando los bloques de la función, que pueden mejorar los recursos de desarrollo del programa del cliente.
• Las diversas funciones de la protección proporcionan seguridad mejorada para proteger recursos y la propiedad valiosos del software.
• Las unidades de la CPU son compatibles con la CX-Uno integraron el paquete de la herramienta. La información para cada componente puede ser enlazada, y los datos de sistema se pueden integrar en una base de datos. El software puede proporcionar la ayuda total de ajustes del PLC al inicio de red.
actualización pasada: 24 de septiembre de 2012
| Artículo | Especificaciones | |||
|---|---|---|---|---|
| Método de control | Programa almacenado | |||
| Método de control de entrada-salida | Exploración cíclica y el proceso inmediato son ambas posibles. | |||
| Lenguajes de programación | Lógica de la escalera (LD), cartas secuenciales de la función (SFC), texto estructurado (ST), y Mnemónica. |
|||
| Modo de proceso de la CPU | Modo normal o modo de mantenimiento periférico de la prioridad | |||
| De longitud de instrucción | 1 a 7 pasos por la instrucción | |||
| Instrucciones de la escalera | Aproximadamente 400 (códigos de función 3-digit) | |||
| Ejecución tiempo |
Instrucciones básicas | 0,10 μs mínimos. | ||
| Especial instrucciones |
0,15 μs mínimos. | |||
| Tiempo de arriba | CJ1M-CPU12-ETN/CPU13-ETN: 0,5 ms mínimos. CJ1M-CPU11-ETN: 0,7 ms mínimos. |
|||
| Método de la conexión de la unidad | Ninguna placa madre: Las unidades conectaron directamente el uno al otro. | |||
| Montaje de método | Pista del estruendo (montaje del tornillo no posible) | |||
| Número máximo de unidades conectables |
Total de 19 unidades, incluyendo 9 unidades en el estante de la CPU y 10 unidades en una extensión Estante. (El puerto Ethernet incorporado en la unidad de la CPU se debe asignar a las ranuras 0, y es contado como una unidad.) |
|||
| Número máximo de extensión Estantes |
CJ1M-CPU13-ETN: 1 máximo (una unidad de control de entrada-salida se requiere en el estante de la CPU y una unidad de interfaz de la entrada-salida se requiere en el estante de la extensión.) CJ1M-CPU11-ETN/12-ETN: La extensión no es posible. |
|||
| Número de tareas | 288 (tareas cíclicas: 32, tareas de la interrupción: 256) Con las unidades de la CPU de CJ1-H o de CJ1M, las tareas de la interrupción se pueden definir como tareas cíclicas tareas cíclicas adicionales llamadas. Incluyendo éstos, hasta 288 tareas cíclicas pueden ser utilizadas. Las tareas cíclicas se ejecutan cada ciclo y se controlan con TKON (820) y 821) instrucciones de TKOF (. Nota 1. Los 4 tipos siguientes de tareas de la interrupción se apoyan. Nota 2. Del poder tareas de la interrupción APAGADO: 1 máximo. Tareas programadas de la interrupción: máximo 2. Tareas de la interrupción de la entrada-salida: máximo 32. Tareas de la interrupción externa: máximo 256. |
|||
| Tipos de la interrupción | Interrupciones programadas: Las interrupciones generaron a la vez programado por las unidades de la CPU contador de tiempo incorporado. Interrupciones de la entrada-salida: Interrupciones de unidades de entrada de la interrupción. Del poder interrupciones APAGADO (véase la nota): Interrupciones ejecutadas cuando el poder de las unidades de la CPU se apaga. Interrupciones externas de la entrada-salida: Interrupciones de las unidades especiales de las unidades de la entrada-salida o del autobús de la CPU. Nota: No apoyado cuando se monta la unidad de la fuente de alimentación CJ1W-PD022. |
|||
| Llamada de subprogramas más que una tarea |
Apoyado (llamó subprogramas globales). | |||
| CIO (Entrada-salida de la base) Área |
Área de entrada-salida | 2.560: CIO 000000 a CIO 015915 (160 palabras de CIO 0000 a CIO 0159) El ajuste de la primera palabra se puede cambiar del defecto (CIO 0000) para poder utilizar CIO 0000 a CIO 0999. Los pedazos de la entrada-salida se asignan a las unidades básicas de la entrada-salida. |
El área de CIO puede ser utilizado como pedazos del trabajo si son los pedazos no utilizado como mostrado aquí. |
|
| Área del vínculo | 3.200 (200 palabras): CIO 10000 a CIO 119915 (palabras CIO 1000 CIO 1199) Los pedazos de vínculo se utilizan para las transmisiones de datos y se asignan a las unidades adentro Regulador Link Systems. |
|||
| Área de unidad del autobús de la CPU | 6.400 (400 palabras): CIO 150000 a CIO 189915 (palabras CIO 1500 CIO 1899) Los pedazos de la unidad del autobús de la CPU almacenan la situación de funcionamiento de las unidades del autobús de la CPU. (25 palabras por la unidad, 16 unidades máximas) |
|||
| Unidad especial de la entrada-salida Área |
15.360 (960 palabras): CIO 200000 a CIO 295915 (palabras CIO 2000 a CIO 2959) Los pedazos especiales de la unidad de la entrada-salida se asignan a las unidades especiales de la entrada-salida. (10 palabras por la unidad, 96 unidades máximas) |
|||
| Vínculo serial del PLC Área (CPU de CJ1M Unidades únicas) |
1.440 (90 palabras): CIO 310000 a CIO 318915 (palabras CIO 3100 CIO 3189) |
|||
| Área de DeviceNet | 9.600 (600 palabras): CIO 320000 a CIO 379915 (palabras CIO 3200 CIO 3799) Los pedazos de DeviceNet se asignan a los esclavos para el telecontrol de la unidad de DeviceNet Comunicaciones de la entrada-salida cuando la función principal se utiliza con fijado asignaciones. |
|||
| Ajuste fijo 1 de la asignación | Salidas: CIO 3200 a CIO 3263 Entradas: CIO 3300 a CIO 3363 |
|||
| Ajuste fijo 2 de la asignación | Salidas: CIO 3400 a CIO 3463 Entradas: CIO 3500 a CIO 3563 |
|||
| Ajuste fijo 3 de la asignación | Salidas: CIO 3600 a CIO 3663 Entradas: CIO 3700 a CIO 3763 |
|||
| Las palabras siguientes se asignan a la función principal incluso cuando la unidad de DeviceNet se utiliza como esclavo. |
||||
| Ajuste fijo 1 de la asignación | Salidas: CIO 3370 (esclavo a dominar) Entradas: CIO 3270 (amo a esclavizar) |
|||
| Ajuste fijo 2 de la asignación | Salidas: CIO 3570 (esclavo a dominar) Entradas: CIO 3470 (amo a esclavizar) |
|||
| Ajuste fijo 3 de la asignación | Salidas: CIO 3770 (esclavo a dominar) Entradas: CIO 3670 (amo a esclavizar) |
|||
| Área de entrada-salida interna | 4.800 pedazos (300 palabras): CIO 120000 a CIO 149915 (palabras CIO 1200 a CIO 1499) 37.504 (2.344 palabras): CIO 380000 a CIO 614315 (3800 CIO 6143 de las palabras CIO) Estos pedazos en el área de CIO se utilizan como pedazos del trabajo en la programación a controlar ejecución de programa. No pueden ser utilizados para la entrada-salida externa. |
|||
| Área de trabajo | 8.192 pedazos (512 palabras): W00000 a W51115 (W000 a W511) Controla los programas solamente. (la entrada-salida de los terminales externos de la entrada-salida no es posible.) Nota: Al usar pedazos del trabajo en la programación, utilice los pedazos en el área de trabajo primero antes de usar pedazos de otras áreas. |
|||
| Zona de espera | 8.192 pedazos (512 palabras): H00000 a H51115 (H000 a H511) que lleva a cabo pedazos se utilizan a controle la ejecución del programa, y mantenga su situación CON./DESC. cuando Se apaga el PLC o se cambia el modo de funcionamiento. Nota: Las palabras de la zona de espera del bloque de la función se asignan de H512 a H1535. Estas palabras se pueden utilizar solamente para el área del caso del bloque de la función (internamente área variable asignada). |
|||
| Área auxiliar | Leído solamente: 7.168 pedazos (448 palabras): A00000 a A44715 (palabras A000 a A447) De lectura/grabación: 8.192 pedazos (512 palabras): A44800 a A95915 (palabras A448 a A959) Los pedazos auxiliares son funciones específicas asignadas. |
|||
| Área temporal | 16 pedazos (TR0 a TR15) Los pedazos temporales se utilizan para almacenar temporalmente las condiciones CON./DESC. de la ejecución en ramas del programa. |
|||
| Área del contador de tiempo | 4.096: T0000 a T4095 (usado para los contadores de tiempo únicos) | |||
| Área contraria | 4.096: C0000 a C4095 (usado para los contadores únicos) | |||
| DM de área | 32 Kwords: D00000 a D32767 Utilizado como área de datos de fines generales para los datos de la lectura y de la escritura en las unidades de la palabra (16 pedazos). Palabras en el área del DM mantener su situación cuando se apaga el PLC o se cambia el modo de funcionamiento. Área especial interna del DM de la unidad de la entrada-salida: D20000 a D29599 (100 unidades del × 96 de las palabras) Utilizado para fijar los parámetros para las unidades especiales de la entrada-salida. Área del DM de la unidad del autobús de la CPU: D30000 a D31599 (100 unidades del × 16 de las palabras) Utilizado para fijar los parámetros para las unidades del autobús de la CPU. |
|||
| Área del EM | Ninguno | |||
| Ponga en un índice los registros | IR0 a IR15 Direcciones de memoria del PLC de la tienda para la dirección indirecta. Ponga en un índice los registros puede ser utilizado independientemente en cada tarea. Un registro es 32 pedazos (2 palabras). Determinación para utilizar los registros de índice independientemente en cada tarea o para compartirlos entre las tareas. |
|||
| Área de la bandera de la tarea | 32 (TK0000 a TK0031) Las banderas de la tarea son las banderas inalterables que están PRENDIDO cuando es la tarea cíclica correspondiente ejecutable y DE cuando la tarea correspondiente no es ejecutable o en recurso seguro situación. |
|||
| Trace Memory | 4.000 palabras (datos del rastro: 31 pedazos, 6 palabras) | |||
| Memoria del fichero | Tarjetas de memoria: Las tarjetas de memoria Flash compactas pueden ser utilizadas (formato de MS-DOS). Las tarjetas de memoria de OMRON pueden ser utilizadas. |
|||
| Función Specifi- cationes |
Ciclo constante tiempo |
1 al ms 32.000 (unidad: 1 ms) | ||
| Duración de ciclo supervisión |
Posible (la unidad para el actuar si el ciclo es demasiado largo): 10 al ms 40.000 (unidad: 10 ms) |
|||
| Restauración de la entrada-salida | Restauración cíclica, restauración inmediata, restaurando por IORF (097). Nota: El ORF (097) restaura los pedazos de la entrada-salida asignados a las unidades básicas de la entrada-salida y a la entrada-salida especial Unidades. |
|||
| Sincronización de especial restauración para la CPU Unidades del autobús |
Transmisiones de datos para la entrada-salida remota de Link Units del regulador para las unidades de DeviceNet, y otra la restauración especial para las unidades del autobús de la CPU se realiza en los tiempos siguientes: La entrada-salida restaura período y cuando la entrada-salida de la UNIDAD del AUTOBÚS de la CPU RESTAURA (DLNK (226)) se ejecuta la instrucción. |
|||
| Tenencia de la memoria de la entrada-salida al cambiar modos de funcionamiento |
Depende de la situación CON./DESC. del pedazo del control de IOM en el área auxiliar. | |||
| Carga APAGADO | Todas las salidas en unidades de salida pueden ser apagadas cuando la unidad de la CPU está actuando adentro Modo del FUNCIONAMIENTO, del MONITOR, o de PROGRAMA. |
|||
| Contador de tiempo/contador picovoltio restaure el método |
BCD o binario (CX-programador Ver. 3,0 o más alto). | |||
| Respuesta entrada ajuste del tiempo |
Las constantes de tiempo se pueden fijar para las entradas de unidades básicas de la entrada-salida. El constante de tiempo se puede aumentar para reducir la influencia del ruido y el rechino o él se puede disminuir para detectar pulsos más cortos en las entradas. |
|||
| Ajuste del modo en ciclo inicial |
Posible. Nota: Por abandono, la unidad de la CPU comenzará en modo FUNCIONADO CON si es una consola programada no conectado. |
|||
| Memoria Flash (CJ1-H y CJ1M Unidades de la CPU únicas) |
Los datos del área del programa y de parámetro de usuario (e.g., el PLC puso) se sostienen siempre automáticamente en memoria Flash. (copia de seguridad y restauración automáticas.) Unidades de la CPU con la versión 3,0 de la unidad o más adelante solamente: Al transferir proyectos del CX-programador Ver. 5,0 o más alto, tabla de símbolo ficheros (nombres incluyendo del símbolo del CX-programador, comentarios de la entrada-salida), ficheros del comentario (Comentarios del peldaño del CX-programador, otros comentarios), y ficheros del índice del programa (CX Se almacenan los nombres de sección del programador, los comentarios de la sección, o los comentarios del programa) en memoria del comentario dentro de memoria Flash. |
|||
| Tarjeta de memoria funciones |
Automáticamente leyendo programas (autoboot) de la tarjeta de memoria cuando se pone la corriente. |
Posible. | ||
| Reemplazo del programa durante la operación del PLC |
Posible. | |||
| Formato en el cual los datos están almacenado en tarjeta de memoria |
Programa de usuario: Disposición del PLC del formato de archivo del programa y otros parámetros: Memoria de la entrada-salida del formato de archivo de datos: Datos formato de archivo (formato binario), formato de texto, o formato de CSV |
|||
| Funciones para cuál La tarjeta de memoria de lectura/grabación es apoyó |
Instrucciones de programa de usuario, dispositivos de programación (CX-programador incluyendo y programación Consolas), ordenadores del vínculo del anfitrión, control de área de AR pedazos, operación de reserva fácil |
|||
| Limadura | Los datos de la tarjeta de memoria y el área del EM (memoria extendida de los datos) se pueden manejar tan ficheros. |
|||
| Depuración | Sistema del control/reset, supervisión diferenciada, trazado de los datos (programado, cada ciclo, o cuando se ejecuta la instrucción), trazo del error de la instrucción, ubicación que almacena generación de error cuando ocurre un error del programa. |
|||
| El corregir en línea | Los programas del usuario se pueden sobreescribir en unidades del programa-bloque cuando la unidad de la CPU está adentro Modo del MONITOR o de PROGRAMA. Esta función no está disponible para las áreas programadas del bloque. Con el CX-programador, más de un bloque de programa se puede corregir en lo mismo tiempo. |
|||
| Programa protección |
Sobreescriba la protección: Fijado usando el interruptor DIP. Protección anticopia: Contraseña fijada usando CX-programador o consolas programadas. |
|||
| Control de error | Errores definidos por el usario (es decir, el usuario puede definir errores no recuperables y errores no fatales) Las 269) instrucciones de FPD (se pueden utilizar para comprobar la época de ejecución y la lógica de cada bloque de programación. Nota: Las instrucciones de FAL y de FALS se pueden utilizar con la CPU de CJ1-H y de CJ1M Unidades para simular errores. |
|||
| Registro de errores | Hasta 20 errores se almacenan en el registro de errores. La información incluye el código de error, los detalles del error, y el tiempo el error ocurrieron. Nota: La unidad de la CPU de CJ1M puede ser fijada para no almacenar errores definidos por el usario de FAL en el registro de errores. |
|||
| Serial comunicaciones |
Puerto periférico incorporado: Dispositivo de programación (consola programada incluyendo) conexiones, vínculos del anfitrión, vínculos de NT, entrada serial (amo de CompoWay/F) Puerto incorporado de RS-232C: Dispositivo de programación (excepto la consola programada) conexiones, vínculos del anfitrión, comunicaciones del ninguno-protocolo, vínculos de NT, Modbus-RTU Entrada auxiliar, serial (amo de CompoWay/F o amo de Modbus) |
|||
| Unidad de las comunicaciones seriales (vendida por separado): Macros del protocolo, vínculos del anfitrión, NT Vínculos |
||||
| Reloj | Proporcionado en todos los modelos. Exactitud: |
|||
| Temperatura ambiente | Error mensual | |||
| 55°C | minuto -3,5 al minuto +0,5 | |||
| 25°C | minuto -1,5 al minuto +1,5 | |||
| 0°C | -3 minuto al minuto +1 | |||
| Nota: Utilizado para almacenar el tiempo en que se pone la corriente y en que ocurren los errores. | ||||
| Poder APAGADO tiempo de detección |
Unidad de la fuente de corriente ALTERNA: ms 10 a 25 (no fijo) Unidad PD025 de la fuente de corriente continua: ms 2 a 5; PD022: ms 2 a 10 |
|||
| Poder APAGADO retraso de la detección tiempo |
ms 0 a 10 (definido por el usario, defecto: 0 ms) Nota: No apoyado cuando se monta la unidad de la fuente de alimentación CJ1W-PD022. |
|||
| Protección de memoria | Áreas llevadas a cabo: Llevar a cabo pedazos, el contenido de la memoria de los datos y de la memoria extendida de los datos, y situación de las banderas de la realización del contador y de los valores actuales. Nota: Si el pedazo del control de IOM en el área auxiliar se gira, y la disposición del PLC se fija a mantenga la situación mordida control de IOM cuando la corriente al PLC se pone, contenido del área de CIO, el área de trabajo, parte del área auxiliar, contador de tiempo La bandera y PVs de la realización, los registros de índice, y los registros de los datos serán ahorrados para hasta 20 días. |
|||
| Envío comandos a Vínculo del anfitrión ordenador |
Los comandos de las ALETAS se pueden enviar a un ordenador conectado vía el sistema del vínculo del anfitrión ejecutando instrucciones de las comunicaciones de la red del PLC. |
|||
| Telecontrol programación y supervisión |
Las comunicaciones del vínculo del anfitrión se pueden utilizar para la programación remota y remoto supervisión a través de una red del regulador Link System o de Ethernet. |
|||
| Comunicación a través de niveles de red |
Programación remota y supervisión del software de ayuda y del mensaje de las ALETAS las comunicaciones se pueden realizar a través de diversos niveles de red, incluso para diversos tipos de red. Pre-Ver. 2,0: Tres niveles Versión 2,0 o más adelante: Ocho niveles para las redes del regulador Link y de Ethernet (véase nota.), tres niveles para otras redes. Nota: Para comunicar a través de ocho niveles, del CX-integrador o de la CX-red adentro La versión 4,0 del programador o más alto se debe utilizar para fijar las tablas de encaminamiento. |
|||
| Almacenar comentarios en unidad de la CPU |
Los comentarios de la entrada-salida se pueden almacenar como ficheros de tabla de símbolo en la tarjeta de memoria, fichero del EM memoria, o memoria del comentario (véase la nota). Nota: La memoria del comentario se soporta para la versión 5,0 del CX-programador o más alto y unidades de la CPU de CS/CJ-series con la versión 3,0 de la unidad o más adelante solamente. |
|||
| Control de programa | Los controles de programa se realizan al principio de la operación para los artículos por ejemplo no Instrucción del FINAL y errores de la instrucción. El CX-programador se puede también utilizar a los programas de control. |
|||
| Salida del control señales |
Salida FUNCIONADA CON: Los contactos internos se girarán (cercano) mientras que es la unidad de la CPU funcionamiento (CJ1W-PA205R). |
|||
| Vida de batería | Batería fijada para las unidades de la CPU de CJ1M: CJ1W-BAT01 | |||
| Autodiagnóstico | Errores de la CPU (reloj de vigilancia), errores en el bus de la entrada-salida, errores de memoria, y errores de la batería. | |||
| Otras funciones | El almacenamiento del número de poder de las épocas se ha interrumpido. (Almacenado en A514.) | |||
