Lugar de origen	China/JAPAN
Nombre de la marca	Omron
Número de modelo	CJ1W-SCU32

Artículo		Descripción
Nombre de dispositivo		Unidad de las comunicaciones seriales
Clasificación		Unidad del autobús de la CPU
Número de modelo		CJ1W-SCU22	CJ1W-SCU32	CJ1W-SCU42	CJ1W-SCU21-V1	CJ1W-SCU31-V1	CJ1W-SCU41-V1
Serial puertos	Puerto 1	RS-232C	RS-422A/485	RS-422A/485	RS-232C	RS-422A/485	RS-422A/485
Serial puertos	Puerto 2	RS-232C	RS-422A/485	RS-232C	RS-232C	RS-422A/485	RS-232C
Protocolo	Puerto 1	Vínculo del anfitrión, macro del protocolo, entrada serial, ninguna protocolo, vínculo de NT, esclavo de Modbus-RTU, loopback la prueba, o el vínculo del anfitrión del 1:1 se puede seleccionar para cada uno puerto. 1, 2			El vínculo del anfitrión, la macro del protocolo, el vínculo de NT, o la prueba de loopback pueden ser seleccionado para cada puerto. Unidad Ver. 1,2 o también apoya más adelante la entrada serial, ninguna el protocolo, y el 1:1 reciben modos del vínculo. (Nota: La entrada serial puede también ser ejecutado en el modo macro.) *1 del protocolo Unidad Ver. 1,3 o también apoya más adelante el modo auxiliar de Modbus-RTU.
Protocolo	Puerto 2
Número de aumentable Unidades	Unidad de la CPU	Ninguno
	Estante de la CPU	Un total de hasta 16 unidades, incluyendo todo el otra Unidades del autobús de la CPU. No restricciones en la ubicación de montaje. Sin embargo, si se utiliza una tarea de la interrupción externa, la unidad se debe montar en una de ranuras de siguiente en el estante de la CPU. Unidad de la CPU de CJ2H-CPU6 [] - EIP: Ranuras 0 a 3 CJ2H-CPU6 [], CJ2M-CPU [] [] o CJ1G/H- Unidad de la CPU de la CPU [] [] H: Ranuras 0 a 4 CPU Unit*4 de CJ1M-CPU [] []: Ranuras 0 a 2 Las tareas de la interrupción externa no serán comenzadas si la unidad se monta a cualquier otra ranura.			Un total de hasta 16 unidades, incluyendo el resto de las unidades del autobús de la CPU. Ningunas restricciones en la ubicación de montaje.
	Extensión Estante
Datos intercambio con Unidad de la CPU	Ordinario restauración del software interruptores y situación	Asignado 25 palabras de las 25 palabras en el área de CIO de la unidad del autobús de la CPU (constante de intercambio de datos con la unidad de la CPU)
Datos intercambio con Unidad de la CPU	Transferencia de Unidad de la CPU fijado por sistema	Del área del DM de la unidad del autobús de la CPU, cada puerto serie se asigna 10 palabras (20 palabras totales). Los datos se transfieren de la unidad de la CPU en los tiempos siguientes: Inicio o recomienzo Instrucción de la escalera: STUP (237) Los ajustes portuarios que cambian la bandera dan vuelta EN (el área auxiliar)
Función de reserva simple		La función de reserva simple de la unidad de la CPU se puede utilizar a la copia de seguridad los datos macros del protocolo en el serial Unidad de las comunicaciones a la tarjeta de la memoria de la unidad de la CPU. Los datos sostenidos pueden ser restaurados o ser comparados. (La función de reserva simple se puede utilizar con las unidades de la CPU de CJ1-H y de CJ1M solamente.)
Consumo actual *3		280mA+x	400mA	360mA+x	280mA+x	380mA	380mA+x
Peso		máximo 160g.	máximo 120g.	máximo 140g.	máximo 110g.	máximo 110g.	máximo 110g.
Especificaciones generales		Se ajusta a las especificaciones generales para CJ Serise.

Artículo	Descripción
Modo de las comunicaciones	Semidúplex (Lleno-a dos caras para las comunicaciones esclavo-iniciadas)
Modo síncrono	Sincronización por marcha-parada (modo asincrónico)
*Velocidad 1**	Puerto de RS-232C y puertos RS-422A/485: 1,200/2,400/4,800/9,600/19,200/38,400/57,600/115,200/230,400 BPS de *2 Configuración por defecto: 9.600 BPS
*Distancia 1 de las comunicaciones**	Puerto de RS-232C: 15 m *3 máximo Puerto RS-422A/485: CJ1W-SCU [] 1-V1 máximo de 500 m (longitud de cable total: máximo de 500 m, líneas de rama de la T-rama: máximo de 10 m) CJ1W-SCU [] 2 máximo de 1.200 m (longitud de cable total: el máximo de 1.200 m, conexiones de Multidrop es posible. Sin embargo, máximo la longitud de cable es 500 m si el NT-AL001 se utiliza para las conexiones RS-422A-485.)
Configuración de la conexión	Puerto de RS-232C: 1:1 (1: N (N de = máximo 32 unidades) es posible usando los adaptadores de un vínculo que convierten.) Puerto RS-422A/485: 1: N (N = 32 unidades máximas)
Número de unidades conectadas	32 unidades máximas (números de unidad 0 a 31; la unidad número 0 se fija para la conexión del 1:1)
Estructura del capítulo	comandos del C-modo	Jefe: @, dirección: (número de unidad del vínculo del anfitrión) 0 a 31 (BCD), datos: código del jefe + texto, código del control de error: FCS, adaptador: * +CR
Estructura del capítulo	Las ALETAS ordenan	Jefe: @, dirección: (número de unidad del vínculo del anfitrión) 0 a 31 (BCD), datos: código del jefe (siempre “FA”) + jefe de las ALETAS + comando de las ALETAS + texto, código del control de error: FCS, adaptador: * +CR
Códigos del control de error	Paridad vertical: Incluso, impar. o ningunos FCS (paridad horizontal convertida al ASCII)
Flujo y ayuda del comando	Flujo del comando	Comandos	Contenido
	Equipo host a Regulador	comandos del C-modo	1:1 o 1: Comunicaciones de N con conectado directamente Regulador *4
	Equipo host a Regulador	Las ALETAS ordenan (en protocolo de vínculo del anfitrión)	1:1 o 1: Comunicaciones de N con conectado directamente Regulador.
	Regulador a recibir ordenador	Las ALETAS ordenan (en protocolo de vínculo del anfitrión)	Las comunicaciones usando ENVÍAN (090), RECV (098), y CMND (490) de la unidad de la CPU. *5

Artículo			Descripción
Numere de protocolos	máximo 20.		Puede ser creado y ser registrado con el instrumento de apoyo del protocolo (CX-protocolo).
Numere de secuencias	máximo 1.000.
Por protocolo	Número de secuencias		máximo 60.
	Número de mensajes		máximo 300.
	Número de recepción matrices		máximo 100.
Condición de la ejecución de la secuencia			Usando instrucciones del PMCR de la unidad de la CPU las 260) ((que especifican el número de serie)
Modo de las comunicaciones			Semidúplex o lleno-a dos caras
Modo síncrono			Sincronización por marcha-parada (modo asincrónico)
*Velocidad 1**			Puerto de RS-232C y puertos RS-422A/485: 1,200/2,400/4,800/9,600/19,200/38,400/57,600/115,200/230,400 BPS Configuración por defecto: 9.600 BPS de *2
*Distancia 1 de las comunicaciones**			Puerto de RS-232C: máximo de 15 m. Puerto RS-422A/485: CJ1W-SCU [] 1-V1 máximo de 500 m (longitud de cable total: máximo de 500 m, líneas de rama de la T-rama: máximo de 10 m) CJ1W-SCU [] 2 máximo de 1.200 m (longitud de cable total: el máximo de 1.200 m, conexiones de Multidrop es posible. Sin embargo, la longitud de cable máxima es 500 m si el NT-AL001 se utiliza para las conexiones RS-422A-485.)
Configuración de la conexión			Puerto de RS-232C: 1:1 (1: N (N de = máximo 32 unidades) es posible usando un adaptador de vínculo que convierte.) Puerto RS-422A/485: 1: N (N = 32 unidades máximas)
Número de unidades conectadas			32 unidades máximas (números de unidad 0 a 31; la unidad número 0 se fija para la conexión del 1:1)
Máximo número de datos intercambio palabras entre Regulador y protocolo macro función	Ajuste del operando		250 palabras			Incluyendo la palabra que especifica el número de las palabras (1 palabra)
	Ajuste de la palabra del vínculo		500 palabras			O1, O2, I1, e I2: 500 palabras totales
	Ajuste directo		500 palabras			Número máximo de palabras por cualidad de datos
Secuencia contenido (paso común parámetros)	Número de pasos por secuencia		máximo 16.
	Control de transmisión parámetros		Flujo de X-on/X-off, flujo de RS/CS, control del delimitador, o control del argumento, y poder del control del módem selecciónese.
	Notificación de la respuesta método (operando)		Notificación de la exploración: Escribe reciben datos a la memoria de la entrada-salida durante la exploración de la unidad de la CPU.
			Método de exploración (fijo)			Ayuda
			Notificación de la interrupción			No ayuda
			Notificación de la interrupción para el número del caso de la recepción			No suppprt
	Tiempo de la supervisión durante envíe/para recibir proceso		Reciba la espera, reciba la realización, o envíe la realización puede ser supervisado. Determinación de la gama: 0,01 a 0,99 s, 0,1 a 9,9 s, 1 a 99 s, o 1 a 99 minutos
	Ajuste de la palabra del vínculo		Área en la cual los datos se intercambian entre la unidad de la CPU y la unidad de las comunicaciones seriales durante la restauración de la unidad de las comunicaciones. Dos áreas son posibles para cada dispositivo: Un área para almacenar para recibir datos y un área para almacenar envíe los datos. *3
Paso contenido	Comandos		Envíe solamente (ENVIAR), de recepción únicamente (RECV), enviar y recibir (SEND&RECV), espera (ESPERA), recepción claro del almacenador intermediario (RUBOR), ER-ON (ABIERTO), o ER-OFF (CIERRE)
	Contador de repetición		1 a 255 veces
	Cuenta de recomprobación		0 a 9 (solamente cuando el comando es SEND&RECV)
	Envíe el tiempo de espera		0,01 a 0,99 s, 0,1 a 9,9 s, 1 a 99 s, o 1 a 99 minutos (Solamente cuando es el comando ENVÍE o SEND&RECV)
	Con o sin la respuesta escribe (operando)		Cuándo reciba el proceso se termina (cuando reciba los datos se almacena en el área especificada adentro el 4to operando (de las 260) instrucciones) de PMCR, independientemente de si almacenar los mensajes recibidos puede ser seleccionado.
	Después procesando		Cuando un paso ha terminado normalmente, extremo (secuencia terminada), después (proceder a no. del paso siguiente), Indicado (vaya a no. especificado del paso), o interrupción (interrumpa el paso y terminar esa secuencia) puede ser seleccionado.
	Proceso del error		Cuando un paso ha terminado anormalmente, el extremo, siguiente, indicado, o interrupción pueden ser seleccionados.
	Envíe el mensaje		Datos enviados a la dirección especificada cuando el comando es ENVÍA o SEND&RECV.			Consiste en un jefe, dirección, longitud, datos, código del control de error, y adaptador.
	Reciba el mensaje		Datos enviados de la dirección especificada cuando el comando es RECV o SEND&RECV.
	Matriz de la recepción		Cuando el comando es RECV o SEND&RECV, fija esperado reciben los mensajes (máximo 15), e interruptores a acordar de proceso siguiente al mensaje recibió.			Especifica reciben mensajes y el siguiente proceso para cada uno de no. de casos 00 a no. 15. De los casos del máximo 16, un caso debe fíjese como “otro” en reciba los mensajes (además del sistema reciba los mensajes).
Mensaje unidad contenido	Jefe y adaptador datos cualidades	Constante	Datos del ASCII, datos hexadecimales, o código de control
	Datos cualidades de direcciones y datos adentro envíe reciba mensajes	Constante	Datos del ASCII, datos hexadecimales, o código de control (con una dirección, no hay código de control posible)
		Variable	Ninguna conversión, conversión a los datos del ASCII, o conversión a los datos hexadecimales (la dirección de lectura/grabación puede ser especificada)
			Designación método	(X, Y) X: Direccionamiento efectivo (en donde lea, o a donde escrito) Y: Tamaño de los datos (1 a 1.000) *4
			X	Palabra designación	La palabra leyó (Memoria de la entrada-salida para enviar datos)	Especifique usando 3ro operando del Instrucción de PMCR (260).	Dirección principal determinada + n (el linear expresión + b, incluyendo la repetición el contador N, está también posible para el N.)
						Especifique usando un vínculo palabra.
						Memoria de la entrada-salida directa designación
					La palabra escribe (reciba los datos a la memoria de la entrada-salida)	Especifique usando 4to operando del Instrucción de PMCR (260).
						Especifique usando un vínculo palabra.
						Memoria de la entrada-salida directa designación
				Comodín	*	Cualesquiera datos o dirección pueden ser recibidos (adentro reciba solamente los mensajes)
				Contador de repetición	N
			Y	Expresión linear incluyendo la repetición contador	aN+b	a: 0 a 1000; b: 1 a 1000 N: Contravalor de la repetición
				Comodín	*	Puede ser recibido sin importar la longitud (adentro reciba solamente los mensajes)
				Designación de la palabra	La palabra leyó (Memoria de la entrada-salida para enviar datos)	Especifique usando 3ro operando del Instrucción de PMCR (260).	Dirección principal determinada + n (el linear expresión + b, incluyendo la repetición el contador N, está también posible para el N.)
						Especifique usando un vínculo palabra.
						Memoria de la entrada-salida directa designación
	Códigos del control de error		LRC, LRC2, CRC-CCITT, CRC-16, la SUMA, SUM1, y SUM2 pueden ser calculados.
	Longitud máxima de envíe/para recibir mensajes		1.000 bytes. (La longitud máxima de A entre 200 y 1.000 bytes se puede fijar en el área puesta.)
	Número máximo de cualidades de datos registrado en uno mensaje		96 cualidades *5
	Número máximo de escriba las cualidades de datos registrado en uno mensaje		30 cualidades *6
*Función 7 del rastro**			Un total de hasta 1.700 bytes (caracteres) de datos de la serie cronológica se pueden remontar adentro envían y reciben mensajes. Los cambios a no. del paso y a las señales de control tales como RS y CS pueden también ser remontados.

Artículo	Descripción
Fuente de la conversión	Las ALETAS ordenan (recibido a través de red (ALETAS incluyendo del vínculo del anfitrión) o del autobús de la CPU)
Funciones de la conversión	El comando recibido de las ALETAS enviado al puerto serie de la unidad se convierte según el código de comando de las ALETAS como sigue: maleficio 2803: Jefe de la ALETA quitado y convertido al comando de Compo-Way/F. maleficio 2804: Jefe de la ALETA quitado y convertido al comando de Modbus-RTU. maleficio 2805: Jefe de la ALETA quitado y convertido al comando Modbus-ASCII. El comando convertido se envía al puerto serie. Cuando el comando recibido de las ALETAS se envía a la unidad (código de comando definido por el usuario de las ALETAS), el comando de las ALETAS es incluido en un jefe y un adaptador del vínculo del anfitrión.
Formato convertido	CompoWay/F ordena Modbus-RTU ordena El Modbus-ASCII ordena Comandos de las ALETAS del vínculo del anfitrión
Serial permitido modo de las comunicaciones	Modo serial de la entrada o modo macro del protocolo
Funciones de espera	Hasta cinco comandos de las ALETAS se pueden convertir y después hacer cola para procesar.
Macro del protocolo proceso de la ejecución	Cuando un comando de las ALETAS se recibe durante la ejecución macra del protocolo, la entrada serial se ejecuta usando una interrupción entre los pasos en la secuencia de las comunicaciones. Si el paso siguiente es RECIBIR comando, la entrada serial no será ejecutada hasta el paso siguiente. Para otras condiciones, la interrupción se ejecuta inmediatamente. *1
Descanso de la respuesta supervisión	El tiempo se supervisa de cuando el mensaje se convierte en el protocolo especificado usando la entrada serial hasta que se reciba la respuesta (en modo serial de la entrada o modo macro del protocolo). Defecto: 5 s (que fijan la gama: 0,1 a 25,5 s) *2
Envíe el descanso del comienzo supervisión	El tiempo se supervisa de cuando se recibe el comando de las ALETAS hasta que se convierta en el protocolo especificado y comienzo que se enviará (en modo macro del protocolo solamente). Defecto: 5 s (que fijan la gama: 0,1 a 25,5 s) *3
Envíe el retraso	La hora puede ser fijada de cuando el mensaje se convierte en otro protocolo usando la conversión serial de la entrada hasta que los datos se envíen realmente. (Modo macro serial de la entrada o del protocolo) Defecto: 0 s (que fijan la gama: 0,01 a 300,00 s)

Artículo	Descripción
Modo	Modo auxiliar *1 de Modbus-RTU
Velocidad	1,200/2,400/4,800/9,600/19,200/38,400/57,600/115,200/230,400 BPS de *2 Defecto: 19.200 BPS
Longitud de datos	8 pedazos
Paridad	Impar, incluso, o ningunos Defecto: Incluso
Pedazos de parada	Impar o aún paridad: 1 pedazo Ninguna paridad: 2 pedazos
Dirección que fija la gama	1 a 247 (difusión: 0)
Formato del capítulo	Dirección auxiliar: 1 byte Código de función: 1 byte Datos: 0 a 252 bytes Código del CRC: 2 bytes

Código de función (hexadecimal)	Función	Nombre de Modbus
1	Lee pedazos múltiples de CIO, del trabajo, de la tenencia, o del área auxiliar de la memoria de la entrada-salida.	Bobinas leídas
2	Lee pedazos múltiples del área de CIO de la memoria de la entrada-salida.	Entradas discretas leídas
3	Lee palabras múltiples del área del DM o del EM de la memoria de la entrada-salida.	Registros que se sostienen leídos
4	Lee palabras múltiples de CIO, del trabajo, de la tenencia, o del área auxiliar de la memoria de la entrada-salida.	Registros entrados leídos
5	Escribe un pedazo en memoria de la entrada-salida.	Escriba la sola bobina
6	Escribe una palabra en el área del DM o del EM de la memoria de la entrada-salida.	Escriba el solo registro
8	Ejecuta una prueba del echoback.	Diagnóstico
0F	Escribe pedazos múltiples en memoria de la entrada-salida.	Escriba las bobinas múltiples
10	Escribe palabras múltiples en el área del DM o del EM de la memoria de la entrada-salida.	Escriba los registros múltiples

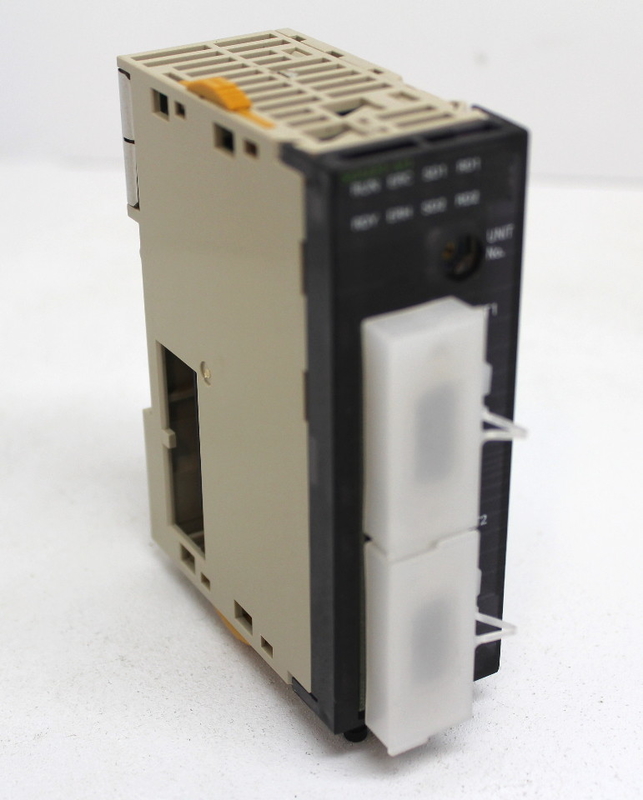

Unidad original CJ1W-SCU32 de la comunicación serial del PLC CJ1W de Omron

PLC CJ1W de Omron de la unidad de la comunicación serial

PLC original CJ1W de Omron

CJ1W-SCU32

Unidad RS-422A/485 de las comunicaciones seriales de Omron CJ1W-SCU32

Especificaciones del protocolo

Especificaciones del vínculo del anfitrión

Especificaciones macras de la función del protocolo

Especificaciones seriales de la entrada

especificaciones del Ninguno-protocolo

Especificaciones de Modbus-RTU

Comandos apoyados

PLC industrial CJ1W de Omron,

PLC original CJ1W de Omron,
